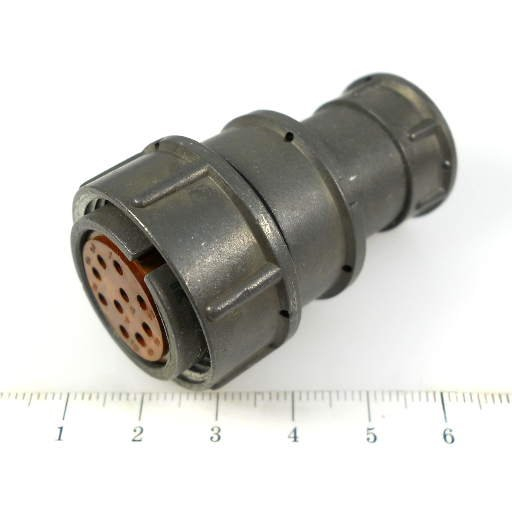

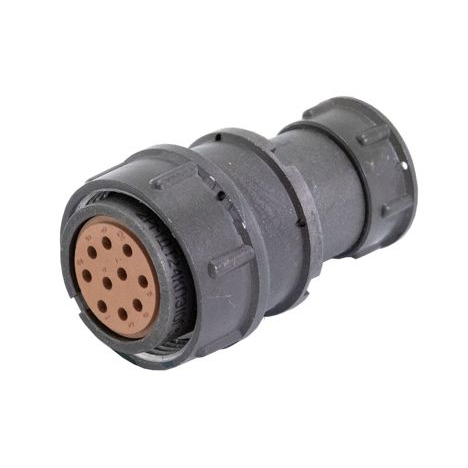

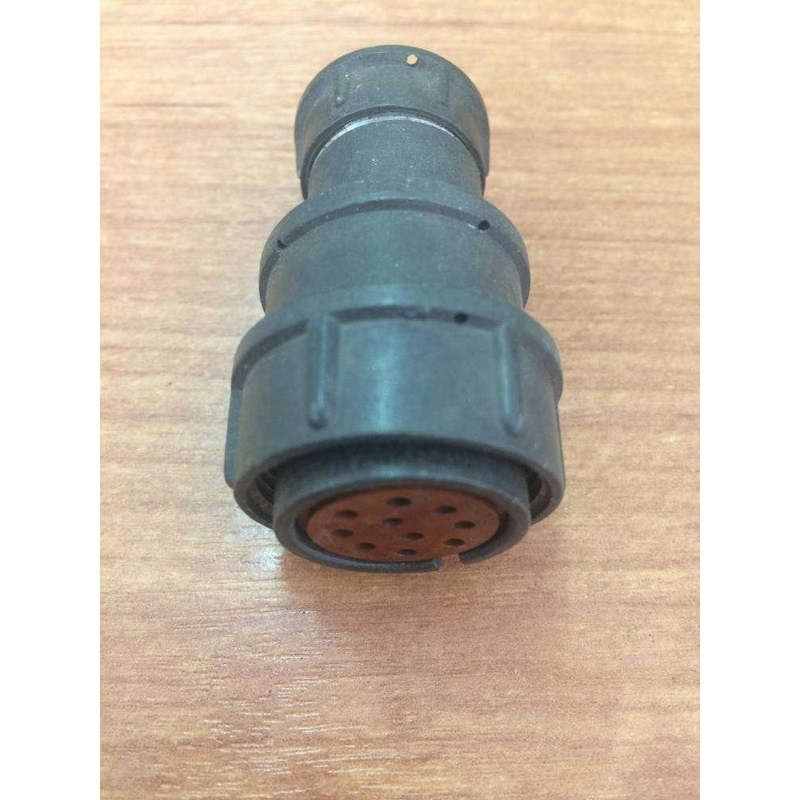

2РМД24КПЭ10Г5В1

Цена:

350 ₽

Техническое описание:

Соединители 2РМД24КПЭ10Г5В1 5

Соединители 2РМД24КПЭ10Г5В1 представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц. Они могут работать при напряжении 560 или 700 В, в зависимости от типономинала.

Основные характеристики

Тип соединителя : Негерметичный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса : 24.
Вид корпуса : Кабельный.
Вид патрубка : Прямой.
Вид гайки патрубка : Для экранированного кабеля.
Количество контактов : 10.
Часть соединителя : розетка.
Покрытие контактов : Серебро.

Применение

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они предназначены для внутреннего монтажа и могут работать с экранированными или неэкранированными кабелями.

Технические параметры

Максимальное рабочее напряжение : До 700 В.
Максимальная рабочая частота : 3 МГц.
Рабочая температура : От -60°C до +100°C.
Сопротивление изоляции : Не менее 1000 МОм.
Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 490 м/с? (50g).

Конструкция и материалы

Материал корпуса : Алюминиевый сплав А-22.
Материал вставки (изолятора) : Карболит.
Сочленение : Резьбовое, поляр

Соединитель 2РМД24КПЭ10Г5В1 представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Он имеет кабельный корпус с прямым патрубком и гайкой для экранированного кабеля.

Технические характеристики

Тип соединителя : 2РМД.
Условный размер корпуса : 24.
Вид корпуса : Кабельный.
Вид патрубка : Прямой.
Количество контактов : 10.
Тип контактов : розетка.
Сочетание контактов : Все контакты диаметром 1,5 мм.
Покрытие контактов : Серебро.
Максимальная температура : +100°С.

Эксплуатационные характеристики :

Максимальное рабочее напряжение : до 560 В.
Максимальная токовая нагрузка на контакт : 10 А, суммарная на соединитель — 83 А.
Сопротивление контактов : не более 2,5 мОм.
Сопротивление изоляции : не менее 5000 МОм.
Диапазон рабочих температур : от -60 до +100°С.
Минимальная наработка : 5000 часов.
Срок сохраняемости : 15 лет.
Механическая прочность : выдерживает вибрации с ускорением до 490 м/с? и удары с ускорением до 5000 м/с?.

Применение : Используется в радиоэлектронной и радиотехнической аппаратуре для соединения длинных электрических цепей. Сочленение розетки — резьбовое, с одношпоночной поляризацией корпусов.
