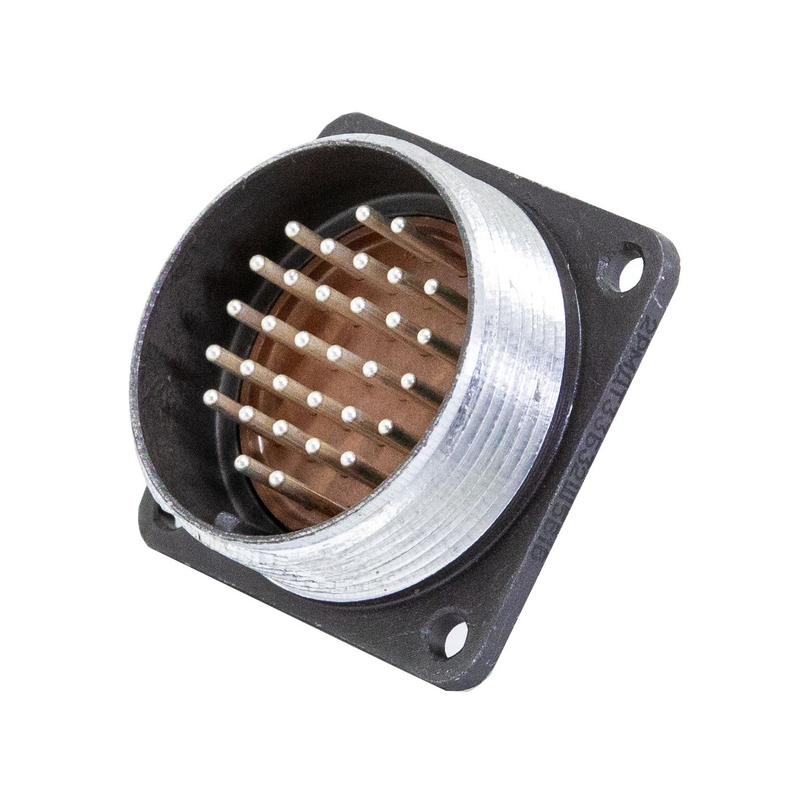

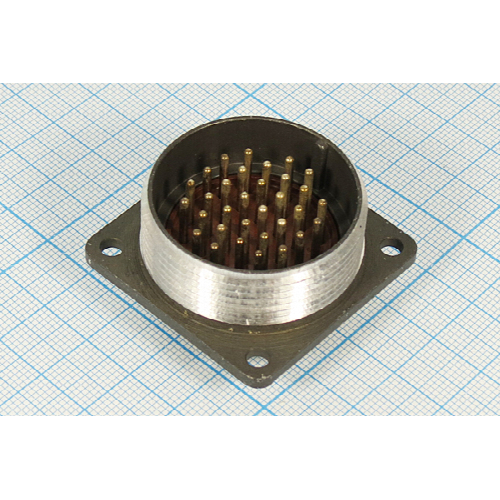

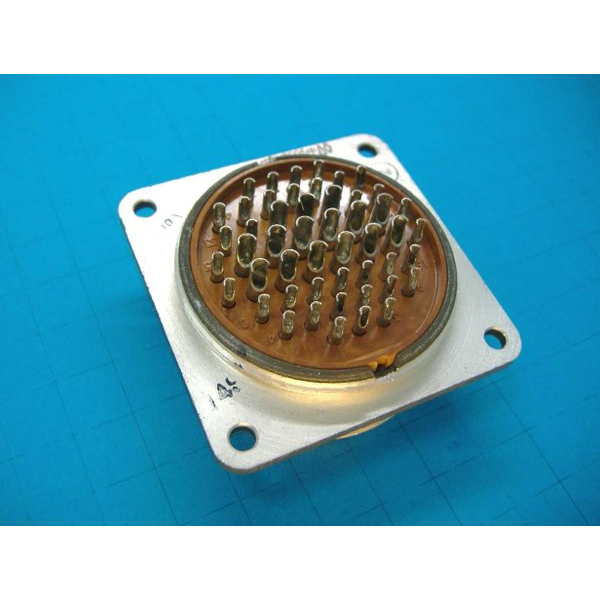

2РМД33Б32Ш5В1
Цена: ПОД ЗАКАЗ
Техническое описание:
Соединители 2РМД33Б32Ш5В1
Соединители 2РМД33Б32Ш5В1 представляют собой цилиндрические, низкочастотные, негерметичные разъемы, предназначенные для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре. Они используются для работы с постоянным и переменным током частотой до 3 МГц при напряжении до 560 В.
Основные характеристики
Тип соединителя : Негерметичный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса : 33 мм.
Вид корпуса : Блочный (приборный).
Количество контактов : 32.
Часть соединителя : вилка.
Покрытие контактов : Серебро.
Максимальная температура окружающей среды : До 100°С.
Способ монтажа : Объемный, с помощью пайки или обжимки.
Сопротивление контактов : Не более 0.8 мОм.
Максимальная токовая нагрузка на одиночный контакт : До 6 А.
Общая максимальная токовая нагрузка : До 160 А.
Рабочее напряжение : До 560 В.
Интервал рабочих температур : От -60 до +100°С.
Применение
Эти разъемы используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они подходят для монтажа с экранированными или неэкранированными кабелями. Сочленение соединителей осуществляется с помощью резьбовой фиксации.
Технические условия
Соединители изготавливаются по техническим условиям, которые включают различные приёмки, такие как «ОТК», «ВП», «ОСМ», и «ОС». Гарантийный срок хранения составляет 15 лет, а гарантийная наработка — 1000 часов во все
Разъем 2РМД33Б32Ш5В1 относится к серии цилиндрических низкочастотных негерметичных соединителей, предназначенных для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет блочный корпус и используется для соединения длинных электрических цепей.
Основные характеристики:
Тип соединителя : 2РМД — цилиндрический низкочастотный негерметичный.
Условный размер корпуса : 33 мм.
Вид корпуса : Б — блочный (приборный).
Количество контактов : 32.
Часть соединителя : Ш — вилка.
Обозначение сочетания контактов : 5 — все контакты диаметром 1,5 мм.
Покрытие контактов : В — серебро.
Максимально допустимая температура окружающей среды : 1 — до +100°С.
Технические параметры:
Максимальное рабочее напряжение : до 560 В.
Максимальная токовая нагрузка :
На одиночный контакт: 6 А.
Суммарная на соединитель: 160 А.
Сопротивление изоляции : не менее 5000 МОм.
Сопротивление контактов : не более 2,5 мОм.
Количество сочленений-расчленений : до 500.
Минимальная наработка : 5000 часов.
Срок сохраняемости : не менее 15 лет.
Условия эксплуатации :
Рабочая температура: от -60 до +100°С.
Синусоидальная вибрация: от 1 до 5000 Гц.
Механический удар: до 5000 м/с?.
Разъемы серии 2РМД имеют резьбовое сочленение и одношпоночную поляризацию корпусов. Они могут использоваться в различных условиях, включая повышенную влажность и низкое атмосферное давление.
Соединители 2РМД33Б32Ш5В1
Соединители 2РМД33Б32Ш5В1 представляют собой цилиндрические, низкочастотные, негерметичные разъемы, предназначенные для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре. Они используются для работы с постоянным и переменным током частотой до 3 МГц при напряжении до 560 В.
Основные характеристики
Тип соединителя : Негерметичный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса : 33 мм.
Вид корпуса : Блочный (приборный).
Количество контактов : 32.
Часть соединителя : вилка.
Покрытие контактов : Серебро.
Максимальная температура окружающей среды : До 100°С.
Способ монтажа : Объемный, с помощью пайки или обжимки.
Сопротивление контактов : Не более 0.8 мОм.
Максимальная токовая нагрузка на одиночный контакт : До 6 А.
Общая максимальная токовая нагрузка : До 160 А.
Рабочее напряжение : До 560 В.
Интервал рабочих температур : От -60 до +100°С.
Применение
Эти разъемы используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они подходят для монтажа с экранированными или неэкранированными кабелями. Сочленение соединителей осуществляется с помощью резьбовой фиксации.
Технические условия
Соединители изготавливаются по техническим условиям, которые включают различные приёмки, такие как «ОТК», «ВП», «ОСМ», и «ОС». Гарантийный срок хранения составляет 15 лет, а гарантийная наработка — 1000 часов во все
Разъем 2РМД33Б32Ш5В1 относится к серии цилиндрических низкочастотных негерметичных соединителей, предназначенных для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет блочный корпус и используется для соединения длинных электрических цепей.
Основные характеристики:
Тип соединителя : 2РМД — цилиндрический низкочастотный негерметичный.
Условный размер корпуса : 33 мм.
Вид корпуса : Б — блочный (приборный).
Количество контактов : 32.
Часть соединителя : Ш — вилка.
Обозначение сочетания контактов : 5 — все контакты диаметром 1,5 мм.
Покрытие контактов : В — серебро.
Максимально допустимая температура окружающей среды : 1 — до +100°С.
Технические параметры:
Максимальное рабочее напряжение : до 560 В.
Максимальная токовая нагрузка :
На одиночный контакт: 6 А.
Суммарная на соединитель: 160 А.
Сопротивление изоляции : не менее 5000 МОм.
Сопротивление контактов : не более 2,5 мОм.
Количество сочленений-расчленений : до 500.
Минимальная наработка : 5000 часов.
Срок сохраняемости : не менее 15 лет.
Условия эксплуатации :
Рабочая температура: от -60 до +100°С.
Синусоидальная вибрация: от 1 до 5000 Гц.
Механический удар: до 5000 м/с?.
Разъемы серии 2РМД имеют резьбовое сочленение и одношпоночную поляризацию корпусов. Они могут использоваться в различных условиях, включая повышенную влажность и низкое атмосферное давление.
