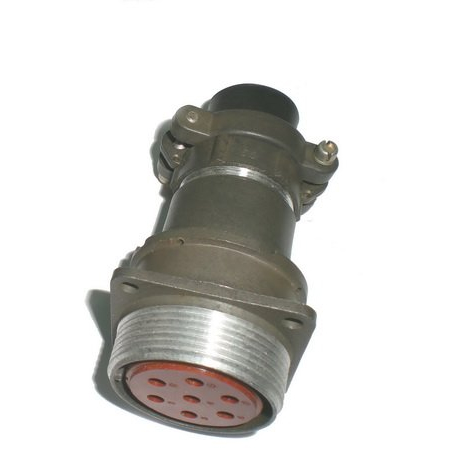

2РМД33Б7Г9В1

2РМД33Б7Г9В1 — это цилиндрический электрический разъем низкочастотный негерметичный из серии 2РМД, предназначенный для надежного соединения длинных электрических цепей в промышленных условиях.

Основные характеристики

Это блочная розетка с приборным корпусом, имеющая 7 контактов диаметром 1 мм и условный размер корпуса 33 мм. Максимальное рабочее напряжение достигает 560 В, ток на одиночный контакт — до 32 А, суммарный ток на соединитель — 128 А. Сопротивление контактов не превышает 0,8 мОм, а сопротивление изоляции — не менее 1000–5000 МОм.

Расшифровка обозначения

• 2РМД: тип соединителя (цилиндрический негерметичный).

• 33: условный размер корпуса.

• Б: блочный (приборный) тип корпуса.

• 7: количество контактов.

• Г9: номер сочетания контактов.

• В: всеклиматическое исполнение.

• 1: модификация (розетка).

Условия эксплуатации

Разъем работает в интервале температур от -60 до +100 °C, выдерживает до 500 сочленений/расчленений и имеет минимальную наработку 5000 часов. Он устойчив к вибрации (1–5000 Гц, до 490 м/с²), акустическому шуму (до 170 дБ), ударам (до 5000 м/с²) и повышенному давлению до 506 кПа. Срок сохраняемости — 25 лет.
