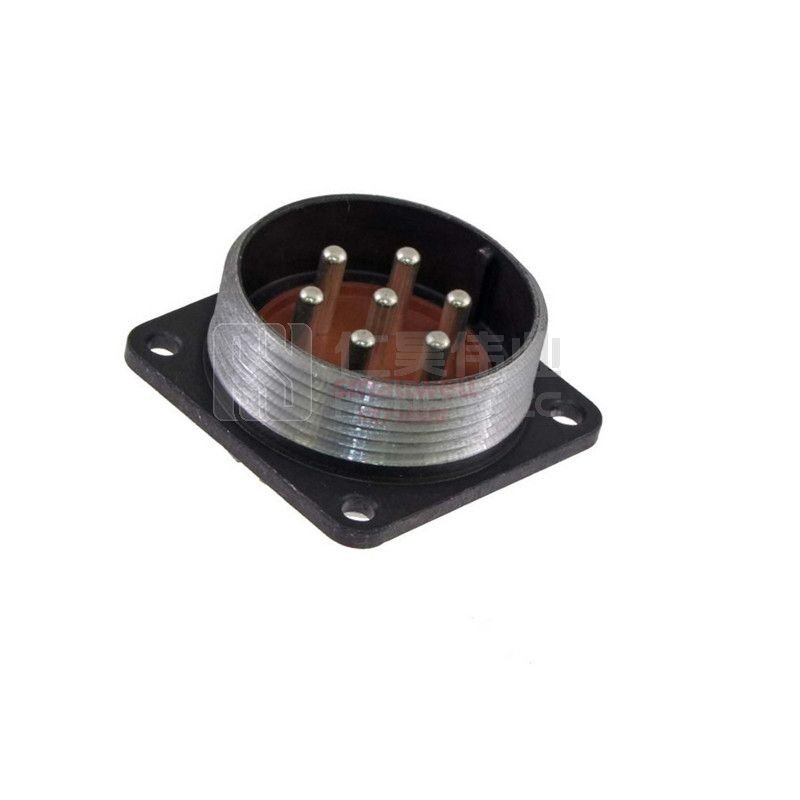

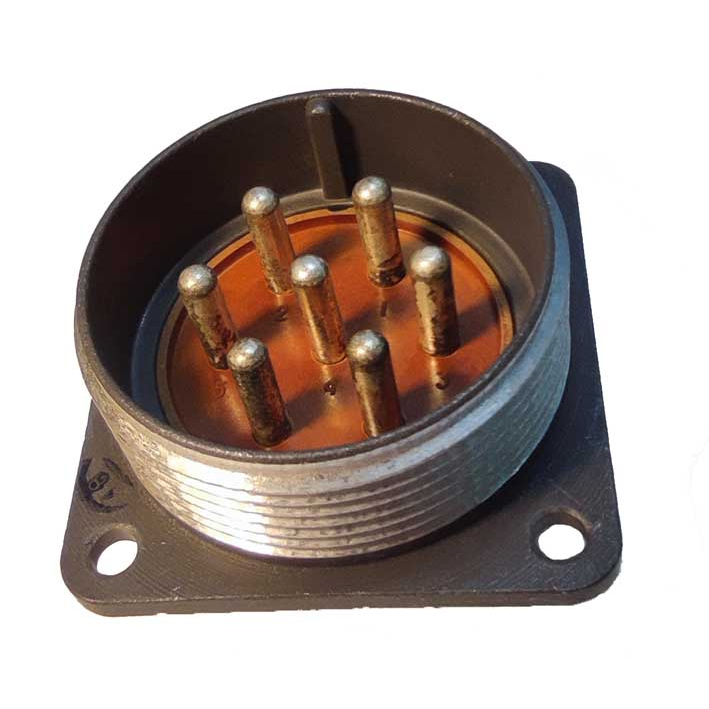

2РМД33Б7Ш9В1 — это блочная цилиндрическая вилка из серии 2РМД, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока в аппаратуре и приборах.

Расшифровка обозначения

• 2РМД — тип соединителя (цилиндрический, негерметичный). ​

• 33 — условный размер корпуса (посадочный диаметр около 33 мм).

• Б — вид корпуса: блочный (приборный).

• 7 — количество контактов.

• Ш — вилка. ​

• 9 — все контакты диаметром 3 мм.

• В — покрытие контактов серебром.

• 1 — теплостойкость до 100 °C.

Основные электрические характеристики

• Рабочее напряжение — до 560 В постоянного и переменного тока частотой до 3 МГц.

• Токовая нагрузка на один контакт диаметром 3 мм — до 32 А, общая на 7‑контактный разъём — до 128 А.

• Сопротивление изоляции обычно не менее 1000–5000 МОм, в зависимости от конкретного исполнения и производителя.

Условия эксплуатации и надёжность

Разъём рассчитан на работу в умеренном и холодном климате (УХЛ2.1), с диапазоном рабочих температур примерно от −60 до +100 °C. Количество сопряжений‑расчленений — не менее 500, минимальная наработка — порядка 1000–5000 часов, срок сохраняемости — до 15–25 лет.

Применение в технике

2РМД33Б7Ш9В1 применяют для внутреннего объёмного монтажа в приборах и станциях, где требуется надёжное соединение силовых и информационных цепей с относительно высоким током и напряжением. Разъём обычно используется в паре с соответствующей розеткой 2РМД с аналогичным размером и количеством контактов.
