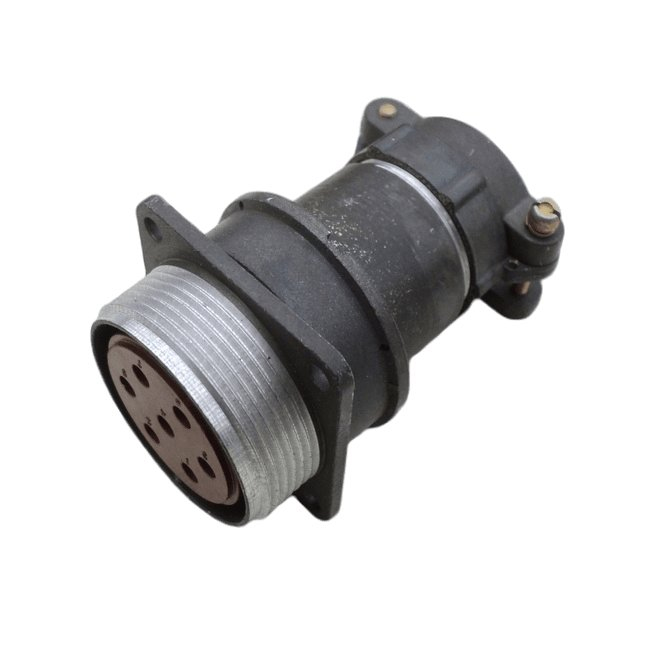

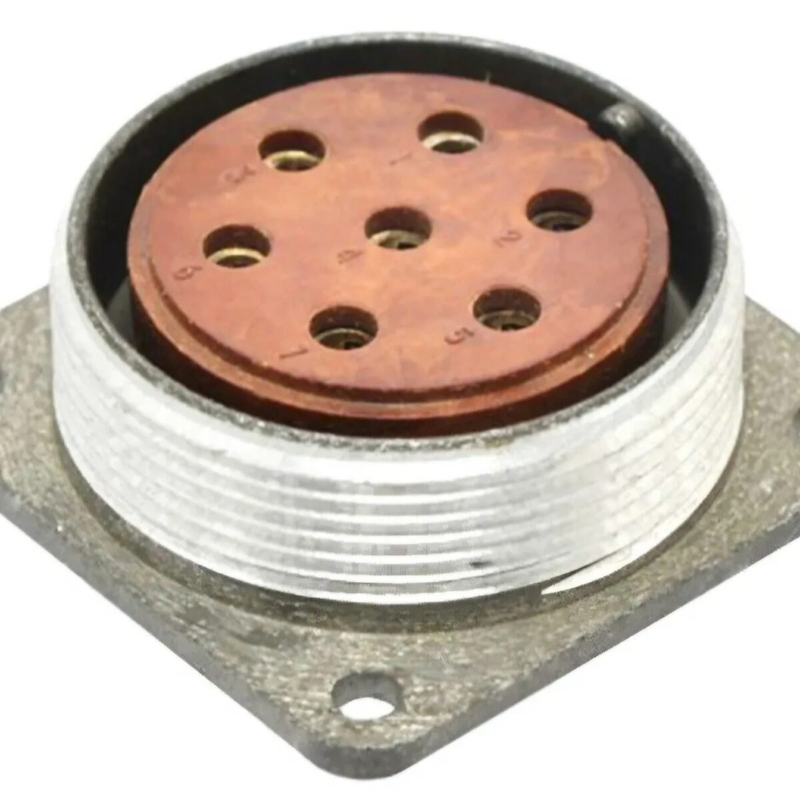

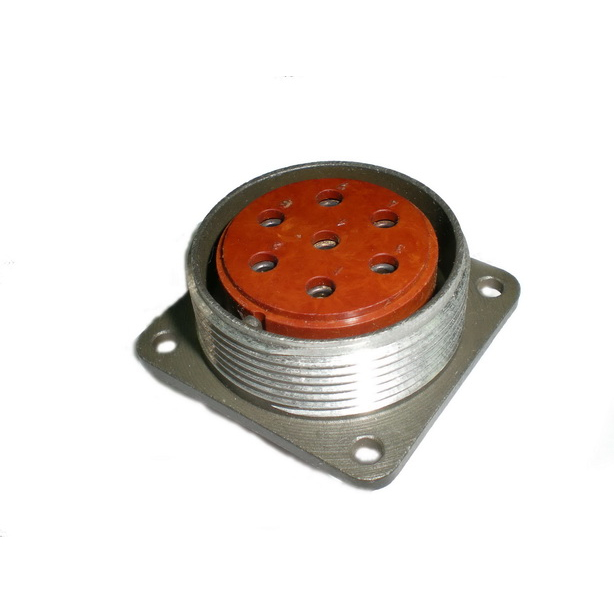

Соединитель 2РМД33БПЭ7Г9В1В относится к серии 2РМД и представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре. Он состоит из двух частей: розетки и вилки.

Основные характеристики:

• Тип соединителя : Негерметичный, низкочастотный.

• Условный размер корпуса : 33 мм.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 7.

• Часть соединителя : розетка (Г).

• Обозначение сочетания контактов : 9.

• Покрытие контактов : Серебро (В).

• Теплостойкость : 100°С.

Технические параметры:

• Максимальное рабочее напряжение : До 700 В.

• Максимальная рабочая частота : До 3 МГц.

• Токовая нагрузка на одиночный контакт : До 32 А.

• Максимальная суммарная токовая нагрузка : До 128 А.

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Способ монтажа проводов : Пайка.

Применение:

Соединители серии 2РМД используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они подходят для работы с экранированными или неэкранированными кабелями.
