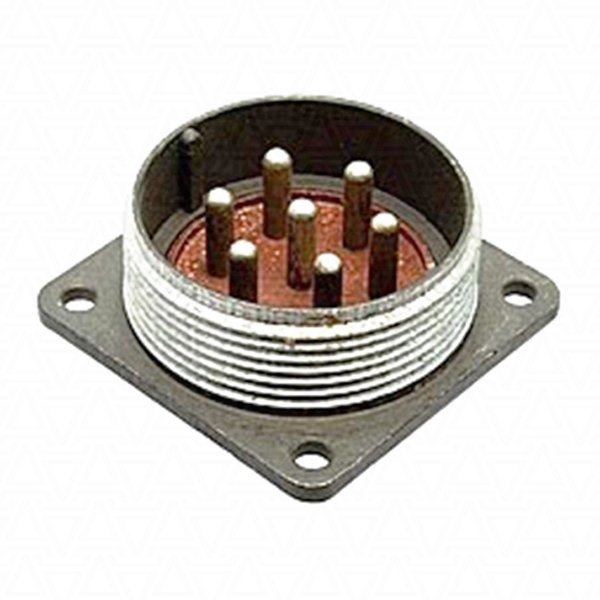

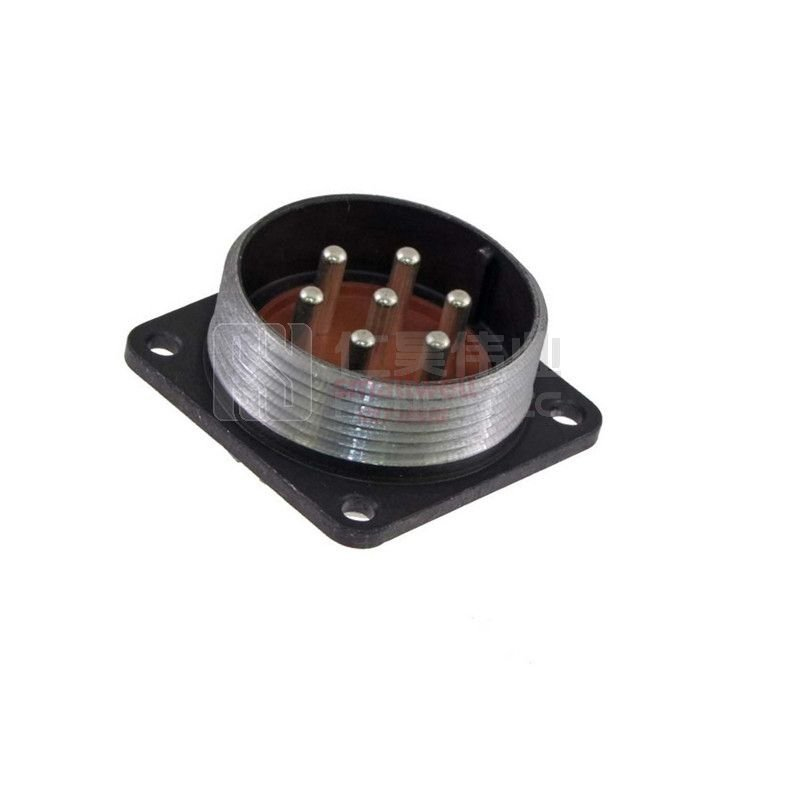

Соединитель 2РМД33БПЭ7Ш9В1 представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он может выдерживать напряжение до 560 или 700 В в зависимости от конкретных условий эксплуатации.

Основные характеристики:

• Тип соединителя : 2РМД — цилиндрический низкочастотный негерметичный.

• Условный размер корпуса : 33.

• Вид корпуса : Б — блочный (приборный).

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Э — для экранированного кабеля.

• Количество контактов : 7.

• Часть соединителя : Ш — вилка.

• Обозначение сочетания контактов : 9 — все контакты диаметром 3 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до +100°C

Технические характеристики:

• Максимальная токовая нагрузка : до 32 А на одиночный контакт и до 128 А на весь соединитель

• Максимальное рабочее напряжение : до 560 В (в некоторых источниках указано до 700 В)

• Сопротивление изоляции : не менее 5000 МОм

• Количество сочленений-расчленений : до 500 раз

• Минимальная наработка : 5000 часов

• Срок сохраняемости : от 15 до 25 лет в зависимости от условий хранения

Условия эксплуатации:

• Рабочая температура : от -60°C до +100°C

• Относительная влажность : до 98% при +25°C

• Атмосферное давление : от 133,32·10^-12 Па до 506 кПа

Соединители 2РМД33БПЭ7Ш9В1 используются для внутреннего монтажа в радиоэлектронной аппаратуре и могут работать с экранированными или неэкранированными кабелями.
