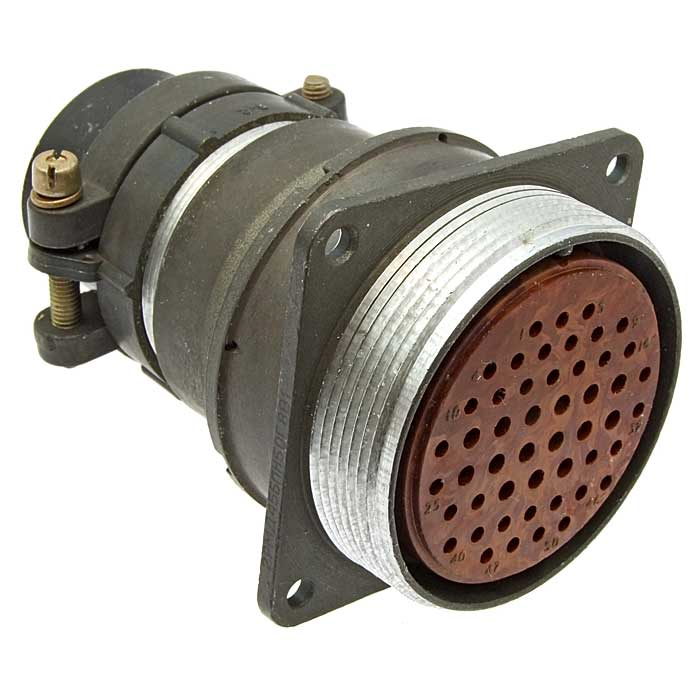

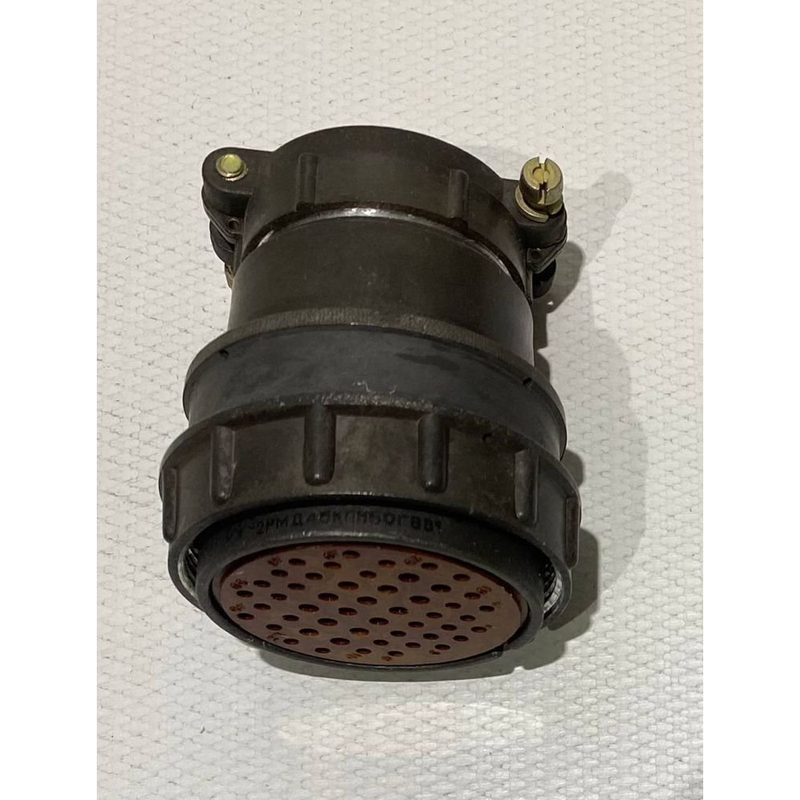

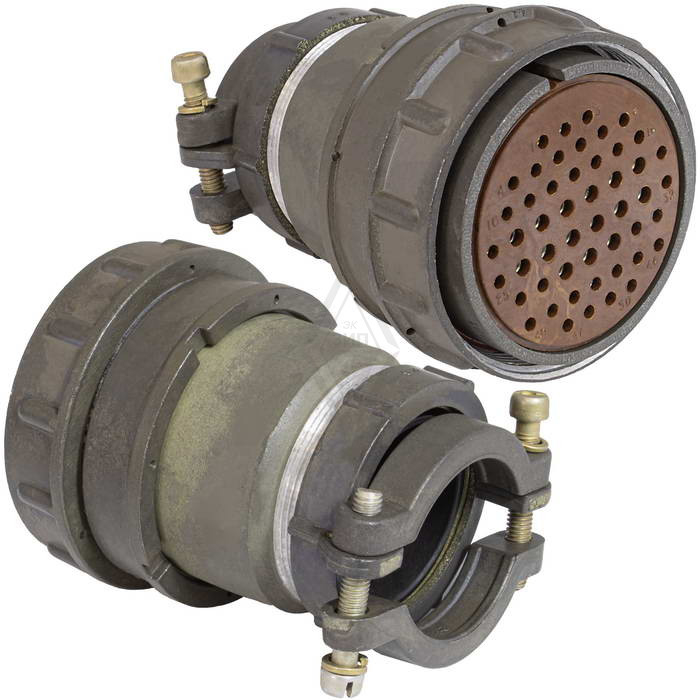

Соединители 2РМД45КПН50Г8В1 представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для соединения и разъединения электрических цепей постоянного и переменного токов. Они широко используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Основные характеристики

• Тип соединителя : 2РМД — цилиндрический низкочастотный негерметичный.

• Условный размер корпуса : 45 мм.

• Вид корпуса : К — кабельный.

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 50.

• Часть соединителя : Г — розетка.

• Сочетание контактов : 8 — контакты ? 1,5 мм и ? 2 мм.

• Покрытие контактов : В — серебро.

• Максимально допустимая температура окружающей среды : 1 — до 100°С.

Технические параметры

• Рабочее напряжение : до 560 В или 700 В в зависимости от источника.

• Токовая нагрузка : до 50 А на контакт, общая нагрузка до 260 А.

• Сопротивление контактов : не более 5 мОм.

• Сопротивление изоляции : не менее 1000 МОм.

• Количество циклов сочленений : до 500.

• Интервал рабочих температур : от -60 до +100°С.

Применение

Соединители 2РМД45КПН50Г8В1 используются для внутреннего монтажа в радиоэлектронной аппаратуре и могут быть как кабельными, так и блочными. Они подходят для работы с неэкранированными кабелями и имеют р
