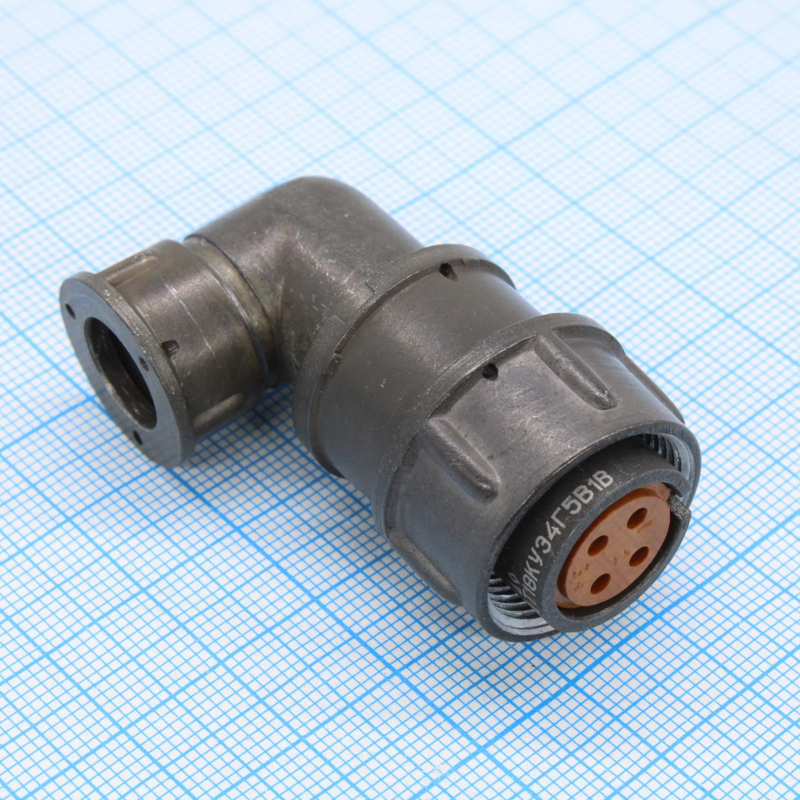

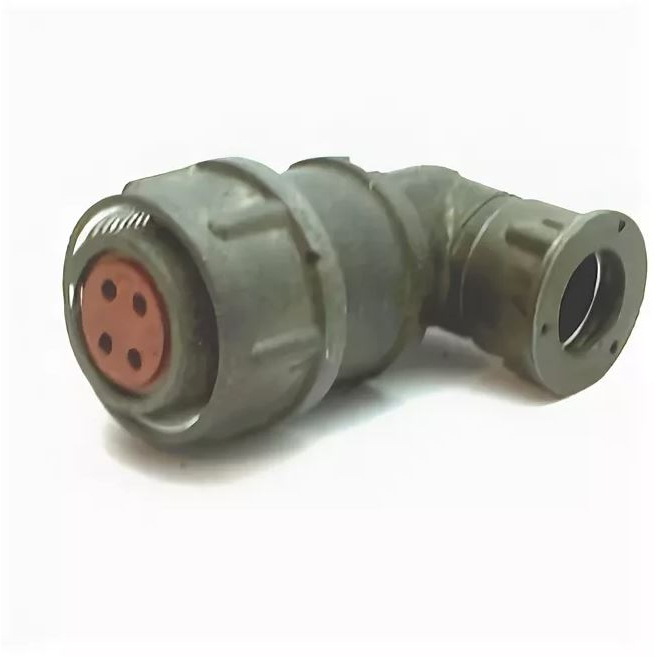

2РМДТ18КУЭ4Г5В1В — это цилиндрический низкочастотный негерметичный разъём. Он выпускается как кабельная угловая розетка с экранированной концевой гайкой.

Характеристики

• Тип разъёма: Цилиндрический, низкочастотный
• Конструктивное исполнение: Кабельная угловая розетка с экранированной концевой гайкой
• Герметичность: Негерметичный
• Монтаж: Внутренний
• Серия: 2РМДТ
• Условный размер корпуса: 18
• Тип корпуса: Кабельный (К)
• Тип патрубка: Угловой (У)
• Гайка: Для экранированного кабеля (Э)
• Количество контактов: 4
• Сочетание контактов: 5-е (4Г5)
• Покрытие контактов: Серебро (В1В)
• Материал корпуса: Алюминиевый сплав (типично для серии 2РМДТ)
• Материал изолятора: Термореактивная пластмасса (типично для серии 2РМДТ)

Электрические параметры

• Рабочее напряжение: До 700 В постоянного тока, до 560 В переменного тока (действующее значение)
• Максимальный ток на контакт: До 5 А
• Сопротивление контактов: Не более 5 мОм
• Сопротивление изоляции: Не менее 5000 МОм
• Рабочая частота: До 3 МГц

Механические и климатические параметры

• Количество сочленений-расчленений: Не менее 500 циклов
• Виброустойчивость: Высокая, соответствует требованиям промышленной и специальной аппаратуры
• Ударопрочность: Высокая, устойчив к механическим ударам одиночного и многократного действия
• Диапазон рабочих температур: От -60°С до +100°С (всеклиматическое исполнение)
• Исполнение: Всеклиматическое по ТУ ГЕО.364.126ТУ

Применение

Разъём 2РМДТ18КУЭ4Г5В1В предназначен для внутреннего монтажа в электрических цепях постоянного и переменного тока. Благодаря своим характеристикам и всеклиматическому исполнению, он находит широкое применение в следующих областях:

• Промышленная электроника и оборудование
• Системы автоматизации и управления технологическими процессами
• Контрольно-измерительная аппаратура и приборы
• Средства связи и телекоммуникации
• Транспортное машиностроение (железнодорожный, автомобильный транспорт)
• Авиационная и космическая техника (для наземного оборудования и внутренних, негерметичных отсеков)
• Оборонная промышленность и специальная техника
• Энергетическое оборудование и распределительные устройства
• Медицинское оборудование (где требуется надёжное низкочастотное соединение)

Маркировка

Разъём относится к серии 2РМДТ с условным размером 18, кабельным корпусом (К), угловым патрубком (У), гайкой для экранированного кабеля (Э), 4 контактами в 5-м сочетании (4Г5), серебряным покрытием (В1В).

Производство

Завод «Элекон» выпускал такие разъёмы, включая партии 2014–2015 гг. с приёмкой ОТК и более поздние (2021 г.). Конкретно период производства 2015–2026 гг. подтверждается в каталогах как типичный для этой модели.
