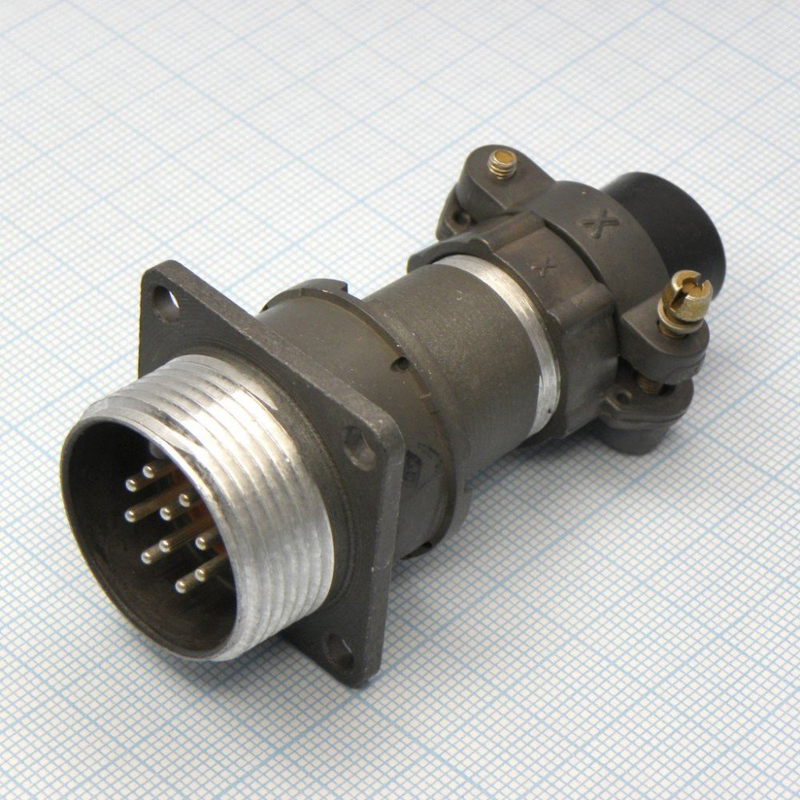

2РМДТ24БПН10Г5В1 — это низкочастотный цилиндрический электрический разъём серии 2РМД/2РМДТ, предназначенный для соединения и разъединения цепей постоянного и переменного тока (до нескольких мегагерц) в аппаратуре общего и промышленного назначения.

• 2РМДТ — серия разъёмов:

  • 2РМ/2РМД — цилиндрические низкочастотные соединители с резьбовым соединением.

  • «Т» обычно указывает на модификацию повышенной стойкости (по климату/механике) относительно базового 2РМД (по аналогии с рядом типоисполнений).

• 24 — условный размер корпуса (диаметр корпуса и габариты).

• Б — блочный (приборный) корпус, устанавливается на панель/шасси прибора.

• П — прямой патрубок или прямое исполнение (в отличие от углового).

• Н — для неэкранированного кабеля (тип гайки/патрубка рассчитан под обычный кабель без оплётки).

• 10 — количество контактов внутри разъёма.

• Г — часть соединителя «розетка» (гнёзда), вилка в маркировке обозначается «Ш».

• 5 — конфигурация контактов: все контакты диаметром 1,5 мм (вариант «5» в таблице конфигураций).

• В — покрытие контактов серебром (А — это золото, В — серебро).

• 1 — теплостойкость до 100 °С по ряду 2РМД (максимальная допустимая температура окружающей среды).

• В1 (в конце) — дополнительное обозначение климатического исполнения/особенностей конструкции (в ряду 2РМД для «В» указывают всеклиматическое исполнение).

Для типоисполнения 2РМД24…10Г5В1 (розетка, 10 контактов, серебро) в ряду 2РМД указываются следующие типовые параметры:

• Количество контактов: 10.

• Максимальный ток на один контакт: до 5 А.

• Рабочее (максимальное рабочее) напряжение: до 560 В (амплитудное значение).

• Максимальное (испытательное) напряжение: до 700 В.

• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных климатических условиях (в зависимости от конкретного источника по 2РМД).

• Переходное сопротивление контакта: не более 0,005 Ом.

• Рабочий диапазон температур: от −60 до +100 °С.

• Допустимые воздействия:

  • вибрация от 1 до 5000 Гц с ускорением до 490 м/с² (≈50 g);

  • одиночные удары с ускорением до 5000 м/с² (≈500 g);

  • многократные удары до 1000 м/с² (≈100 g);

  • линейные перегрузки до 2000 м/с² (≈200 g).

• Минимальная наработка: порядка 1000 ч.

• Максимальное количество циклов сочленения/расчленения: около 500.

• Срок сохраняемости: до 15 лет.

• Тип соединения: резьбовое, одношпоночная поляризация корпусов (исключает неправильное совмещение вилки и розетки).

• Монтаж: пайка проводников к хвостовикам контактов, внутренний монтаж на кабель/в прибор.

• Корпус: металлический, изолятор — карболит (или аналогичный термореактивный материал).

• Область применения:

  • промышленная электроника и автоматика;

  • приборостроение;

  • кабельные жгуты и межблочные соединения, где требуются компактные цилиндрические разъёмы с резьбовой фиксацией.
