2РМДТ24КПЭ10Г5В1В

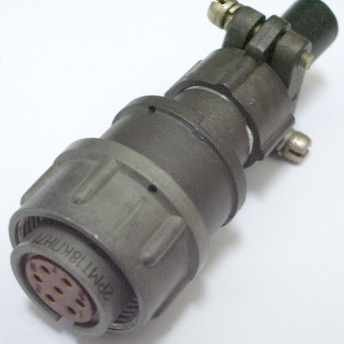

2РМДТ24КПЭ10Г5В1В — это цилиндрический электрический разъём (розетка) кабельного исполнения из серии 2РМДТ, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Он имеет кабельный корпус с прямым патрубком для экранированного кабеля (КПЭ), металлический корпус и карболитовый изолятор. Диаметр посадочного отверстия составляет 24 мм, диаметр контактов — 1 мм, общее количество контактов — 10 (сочетание 5+5).

Технические характеристики

Разъём рассчитан на максимальное рабочее напряжение 560 В (постоянный ток) или до 700 В, токовую нагрузку на одиночный контакт — 10 А (суммарная на соединитель — до 83 А). Сопротивление изоляции — не менее 1000–5000 МОм, сопротивление контактов — не более 2,5 мОм, ёмкость между контактами — до 6 пФ. Электрическая прочность изоляции при максимальном напряжении — 1850 В.

Условия эксплуатации

Рабочий температурный диапазон — от -60 до +100 °C (теплостойкость 1), всеклиматическое исполнение (В) обеспечивает надёжность в различных климатических условиях, включая повышенную влажность (до 98% при +40 °C) и пониженное давление (до 133 Па). Покрытие контактов — серебро (Г5В), способ монтажа — объёмный с пайкой.

Надёжность и механика

Минимальная наработка — 5000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15–25 лет. Устойчив к вибрациям (до 1000–5000 м/с²), ударам и усилиям расчленения до 98 Н. Сочленение — резьбовое.

Разъём применяется в промышленных системах, включая HVAC и электротехнику, для герметичного подключения экранированных кабелей.
