2РМДТ24КПЭ10Г5В1В

2РМДТ24КПЭ10Г5В1В — это цилиндрический электрический разъём (розетка) кабельного исполнения из серии 2РМДТ, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Он имеет кабельный корпус с прямым патрубком для экранированного кабеля, диаметр посадочного отверстия 24 мм и 10 контактов диаметром 1 мм с серебряным покрытием. Используется в промышленных и специальных системах, включая HVAC и электротехнику.

Основные характеристики

• Максимальное рабочее напряжение: 560 В (постоянного тока), до 700 В в некоторых режимах.

• Токовая нагрузка: до 10 А на контакт, суммарно до 83 А на соединитель.

• Рабочий температурный диапазон: от -60 до +100 °C, всеклиматическое и тропикоустойчивое исполнение.

• Сопротивление изоляции: не менее 1000–5000 МОм, сопротивление контактов — не более 2,5 мОм.

Надёжность и условия эксплуатации

Разъём выдерживает 500 циклов сочленения-расчленения, минимальная наработка — 5000 часов, срок сохраняемости — до 25 лет. Он устойчив к вибрациям (до 1000 м/с²), ударам (до 5000 м/с²), пониженному давлению (до 133 Па) и высокой влажности (98% при +40 °C).

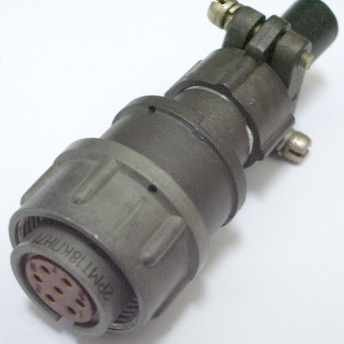

На фото показан типичный вид разъёма серии 2РМД с маркировкой, близкой к 2РМДТ24КПЭ10Г5В1В: оливково-зелёный металлический корпус с резьбовым соединением и вставкой для контактов.
