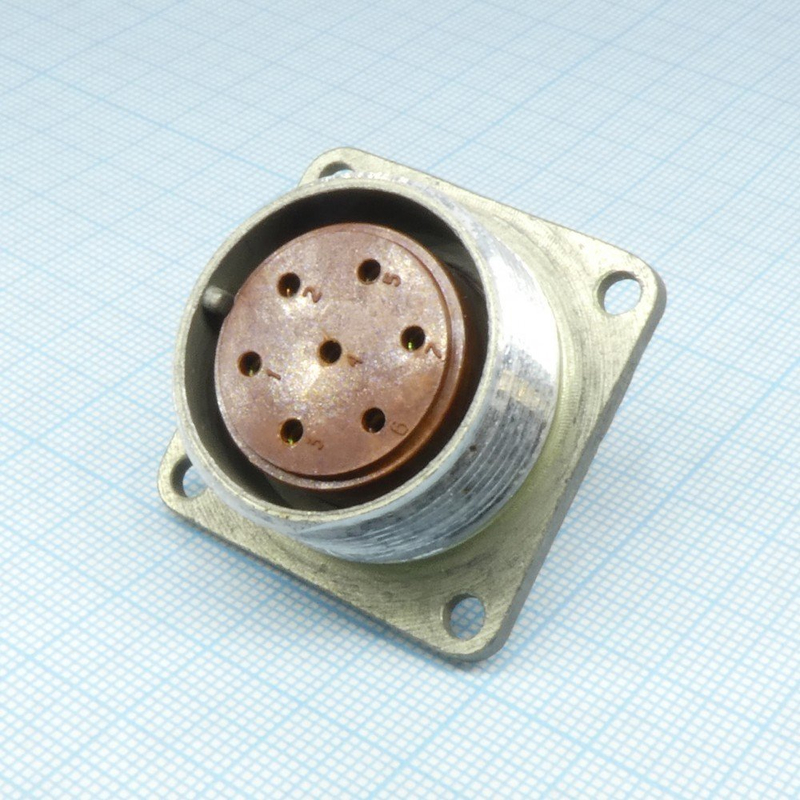

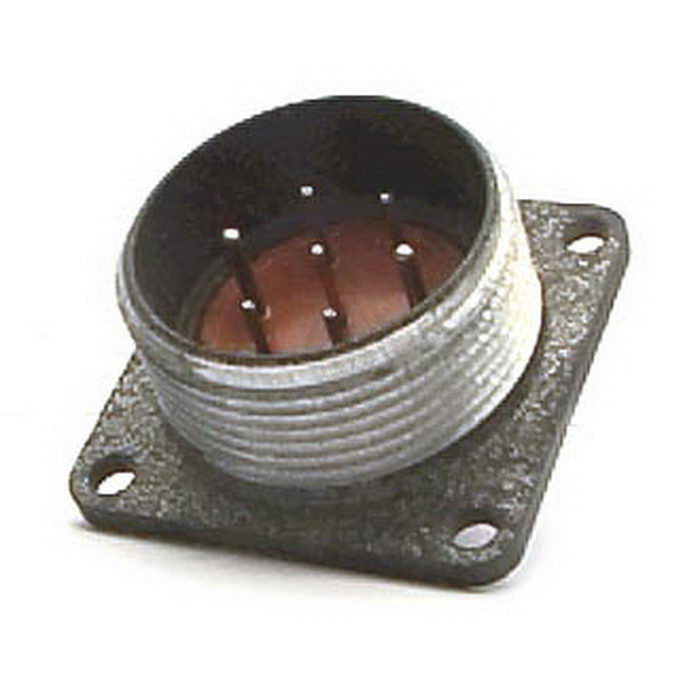

Разъем 2РМДТ27Б7ШВ1В «Элекон (5)» — это цилиндрический низкочастотный негерметичный соединитель, разработанный по ГОСТ и выпускаемый на заводе «Элекон» (Казань). Он относится к серии 2РМДТ и предназначен для внутреннего монтажа в радиоэлектронной аппаратуре, в том числе во всеклиматическом исполнении.

• Тип соединителя: 2РМДТ, негерметичный, цилиндрический, низкочастотный.

• Количество контактов: 7 шт. (схема с «малым» диаметром контактов, 1,5 мм).

• Назначение контактов: все контакты извлекаемые, рассчитаны на ток преимущественно до около 7 А на один контакт при рабочем напряжении до порядка 560 В постоянного или переменного тока.

• Механическая и климатическая стойкость: разъемы серии 2РМДТ рассчитаны на работу в диапазоне температур примерно от –60 до +100 °C , с устойчивостью к вибрации (до 490 м/с²), одиночным и многократным ударам, а также к линейным ускорениям.

• Срок службы: гарантированное количество сочленений‑расчленений порядка 500 циклов , минимальный срок сохраняемости — около 15 лет при хранении и эксплуатации по нормативной документации.

В обозначении 2РМДТ27Б7ШВ1В буквы и цифры несут следующую информацию:

• 2РМДТ — серия цилиндрических низкочастотных негерметичных соединителей.

• 27 — наружный диаметр корпуса (посадочный размер около 27 мм).

• Б — тип конструктивного исполнения (приборная розетка или вилка с определённой формой корпуса и креплением).

• 7 — количество контактов.

• Ш — схема расположения контактов (малый диаметр, сочетание 5, характерное для 7‑контактных).

• В — вид исполнения (обычно указывает на тип корпуса или особенности крепления).

• 1В — вариация исполнения (например, прямой или угловой патрубок, предпочтительная маркировка «Элекон»).

• «5» — номер варианта схемы контактов по ГОСТ / заводской номенклатуре (для 7‑контактной малой схемы).

• Корпус выполняется из металла (обычно алюминиевый сплав) с шлицевой или гладкой юбкой, разъём крепится на панель или корпус устройства.

• Контакты имеют надёжное контактное сопротивление (единицы миллиом) и хорошую изоляцию (тысячи мегом в нормальных условиях), что обеспечивает стабильную работу цепей питания и сигнальных линий.

• Такой разъём применяют в блоках питания, панелях коммутации, промышленных и военных радиоэлектронных устройствах, где требуется надёжное многоконтактное соединение с возможностью многократной коммутации.
