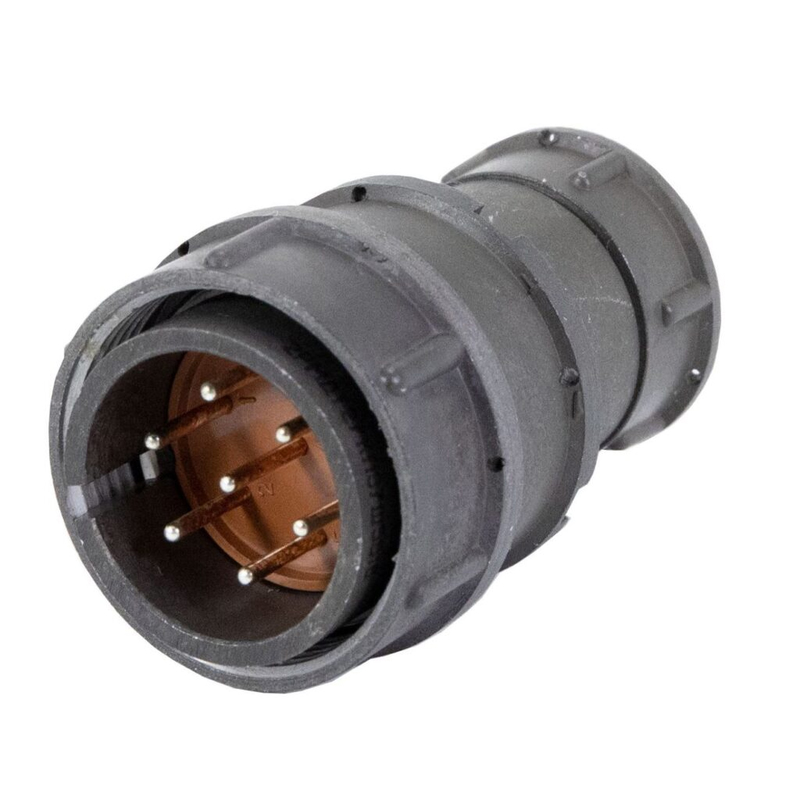

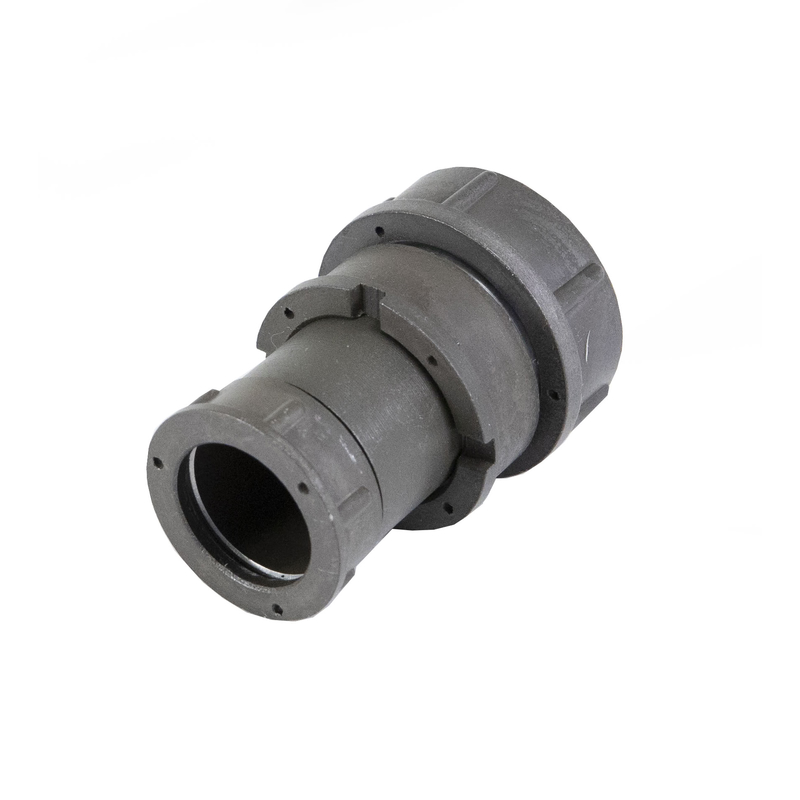

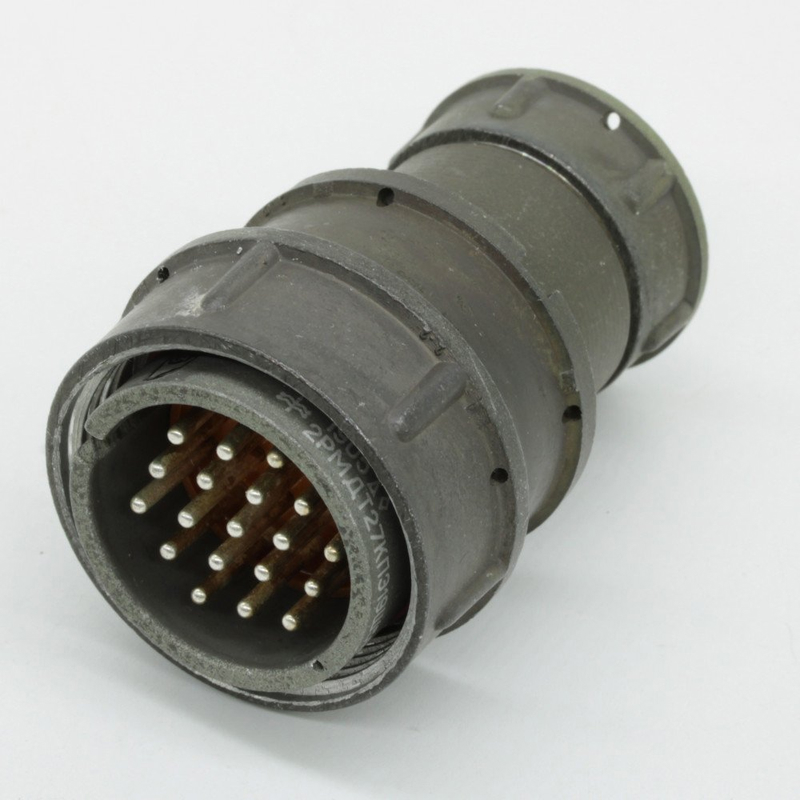

Соединители 2РМДТ27КПЭ19Ш5В1В представляют собой цилиндрические низкочастотные тропикоустойчивые разъемы, предназначенные для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц. Они используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Технические характеристики

• Типоразмер : 27

• Корпус : Кабельный

• Патрубок : Прямой с гайкой для экранированного кабеля

• Количество контактов : 19

• Часть соединителя : вилка (Ш)

• Диаметр контактов : Все контакты диаметром 1,5 мм (обозначение "5")

• Покрытие контактов : Серебро (В)

• Максимальная температура окружающей среды : +100°C

• Климатическое исполнение : Всеклиматическое (В)

Эксплуатационные характеристики

• Максимальное рабочее напряжение: до 560 В.

• Суммарная токовая нагрузка на все контакты: до 110 А.

  • На одиночный контакт: до 7 А.

  Сопротивление электрического контакта не более:

  • Для проводов диаметром 1,5 мм — 2,5 мОм.

Сопротивление изоляции в нормальных условиях не менее:

• При использовании стандартных материалов — от нескольких тысяч мегом.

Рабочая температура окружающей среды от –60°C до +100°C. Соединители рассчитаны на работу при пониженном атмосферном давлении и повышенной влажности воздуха.

Механическая прочность

Соединители выдерживают синусоидальную вибрацию с ускорением до 490 м/
