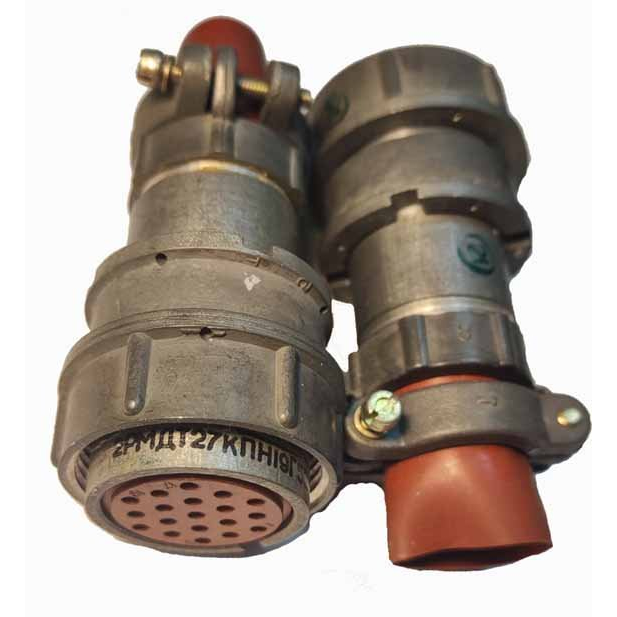

2РМДТ27КПН19Г5В1ВЛ

Соединитель 2РМДТ27КПН19Г5В1ВЛ — это низкочастотный цилиндрический негерметичный электрический разъём общего назначения, относящийся к семейству типоразмеров 2РМДТ (модификация 2РМД) и предназначен для соединения и разъединения цепей постоянного и переменного тока в различных РЭС‑ и радиотехнических устройствах.

Назначение и место применения

Этот соединитель используется для работы в электрических цепях постоянного и переменного тока частотой до нескольких мегагерц, в том числе в радио‑ и радиотехнической аппаратуре общего и всеклиматического исполнения. Стандартно применяется как кабельный разъём для подключения длинных линий питания и сигнальных цепей, в том числе в промышленной и военной электронике.

Конструкция и типоразмер

• Типоразмер корпуса: 27 (условный размер корпуса по ряду 2РМ/2РМДТ).

• Количество контактов: 19 (в поле контактов 19 шт., обычно 7 мощных и 12 сигнальных).

• Крепление частей: резьбовое сочленение (металлическое кольцо‑обжим), обеспечивает надёжную фиксацию и устойчивость к вибрации.

• Контактный монтаж: обжимка (контакты извлекаемые, под обжимное оконцевание проводов).

Электрические характеристики

• Максимальное рабочее напряжение (для 19‑контактных исполнений 2РМД/2РМДТ): до 560 В постоянного или переменного тока.

• Токовая нагрузка на одиночный контакт: ориентировочно до 7 А (для типоразмеров 2РМДТ‑27 с 19 контактами).

• Сопротивление контакта: не более порядка 2,5 мОм на один контакт, что обеспечивает малые потери и нагрев.

• Ёмкость между контактами: до 6 пФ , что допускает применение на частотах до 3 МГц.

Климатика и условия эксплуатации

• Климатическое исполнение: всеклиматическое (В) , что соответствует всеклиматическому исполнению по ГОСТ 15150‑69 (в том числе УХЛ, Т, О и др.).

• Диапазон рабочих температур окружающей среды: примерно от −60 до +100 °C , с возможными кратковременными перегревами до более высоких значений.

• Соединитель рассчитан на работу в условиях синусоидальной вибрации с ускорением порядка до 490 м/с² (≈50 g) и повышенными ударными нагрузками, что делает его пригодным для бортовой и подвижной аппаратуры.

Особенности маркировки

Расшифровка условного обозначения (по типовому ряду 2РМДТ):

• 2РМДТ — тип цилиндрического низкочастотного негерметичного тропикоустойчивого разъёма.

• 27 — условный размер корпуса.

• КПН19 — кабельная розетка с 19 контактами в поле.

• Г5 — вариант контактного поля и конструкции.

• В1 — климатическое и температурное исполнение (всеклиматическое, рабочая температура до 100 °C).

• ВЛ — обозначение конкретного исполнения/модификации (розетка кабельная с прямым патрубком для неэкранированного кабеля).
