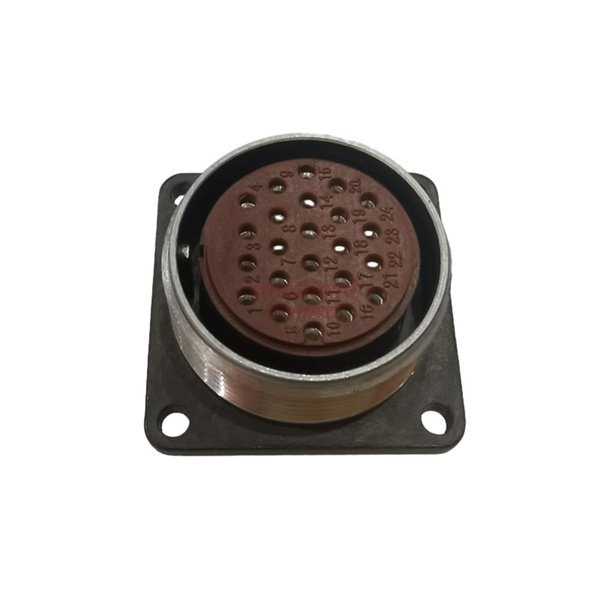

2РМДТ30Б24Г5В1БВ «5» — это цилиндрический низкочастотный соединитель (розетка блочная приборная) с 24 контактами диаметром 1,5 мм, предназначенный для надежного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Корпус имеет условный размер 30 и блочную конструкцию (Б), исполнение всеклиматическое для эксплуатации в широком диапазоне условий. Покрытие контактов — серебро (В), теплостойкость до 100 °C, максимальное рабочее напряжение 560 В. Сопротивление изоляции не менее 5000 МОм, емкость между контактами не более 6 пФ, электрическая прочность изоляции — 1850 В.

Условия эксплуатации

Рабочая температура от -60 до +100 °C, повышенная влажность до 98% при +40 °C, пониженное давление до 133,32·10^{-12} Па. Устойчив к синусоидальной вибрации (1–5000 Гц, ускорение до 490 м/с²), механическим ударам (до 5000 м/с² одиночный, 1000 м/с² многократный) и линейному ускорению 2000 м/с². Минимальная наработка 1000 часов, до 500 сочленений-расчленений.

Расшифровка обозначения

• 2РМДТ — тип соединителя (цилиндрический низкочастотный с резьбовой фиксацией).

• 30 — размер корпуса.

• Б — блочный (приборный).

• 24 — количество контактов.

• Г — розетка.

• 5 — все контакты 1,5 мм.

• В1 — всеклиматическое исполнение.

• БВ — дополнительные модификаторы.
  Индекс «5» указывает на категорию качества по ТУ ГЕ0.364.126ТУ.
