2РМДТ30КПЭ24Г5В1В «ОС»

Цена: ПОД ЗАКАЗ

Техническое описание:

Соединители 2рмдт30кпэ24г5в1в (2011г.)

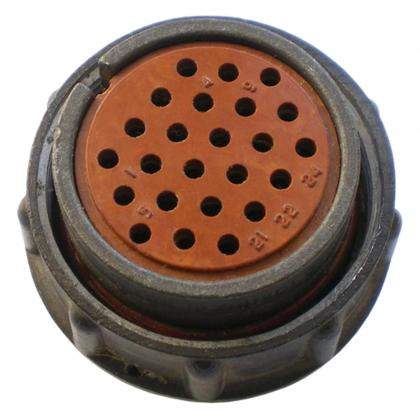

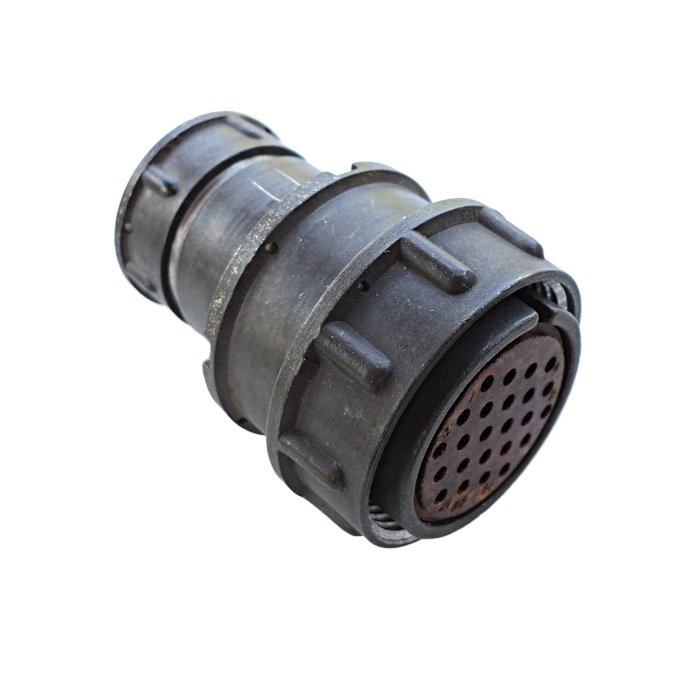

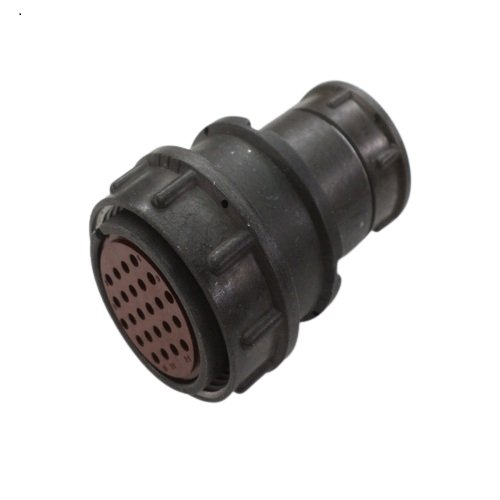

Соединитель 2РМДТ30КПЭ24Г5В1В представляет собой кабельную розетку, предназначенную для соединения электрических цепей. Он относится к серии 2РМДТ и имеет следующие ключевые характеристики:

Общие характеристики :

Тип соединителя : Низкочастотный цилиндрический, негерметичный, тропикоустойчивый.
Количество контактов : 24.
Рабочее напряжение : до 560 В, максимальное напряжение — 700 В.
Максимальная токовая нагрузка : до 7 А на контакт и до 140 А на соединитель в целом.
Температурный диапазон : от -60 до +100 °C.

Структура и конструкция :

Корпус : Изготовлен из алюминиевого сплава, что обеспечивает прочность и устойчивость к внешним воздействиям.
Материал изолятора : Карболит, который обладает хорошими изоляционными свойствами.
Покрытие контактов : Серебро, что обеспечивает низкое сопротивление и хорошую проводимость.

Монтаж и использование :

Соединитель устанавливается на кабель с помощью резьбового соединения. Он подходит для работы в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Используется для соединения длинных электрических цепей.

Расшифровка обозначения :

2РМДТ : Тип соединителя.
30 : Условный размер корпуса (посадочный диаметр 30 мм).
К : Вид корпуса (кабельный).
П : Вид патрубка (прямой).
Э : Вид гайки патрубка (для экранированного кабеля).

Разъем 2РМДТ30КПЭ24Г5В1В относится к серии 2РМДТ и представляет собой кабельную розетку с 24 контактами. Он предназначен для соединения длинных электрических цепей и используется в качестве низкочастотного цилиндрического негерметичного соединителя.

Основные характеристики:

Тип соединителя : 2РМДТ — низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель.
Условный размер корпуса : 30 мм.
Тип корпуса : Кабельный (К).
Вид патрубка : Прямой (П).
Вид гайки патрубка : Для экранированного кабеля (Э).
Количество контактов : 24.
Вид соединителя : розетка (Г).
Сочетание контактов : 5 (диаметр контактов 1,5 мм).
Покрытие контактов : Серебро (В).
Максимальная температура окружающей среды : 100°С.
Всеклиматическое исполнение : Да (В).

Технические параметры:

Максимальное рабочее напряжение : До 560 В.
Максимальная токовая нагрузка на один контакт : До 7 А.
Общая максимальная токовая нагрузка : До 140 А.
Сопротивление изоляции : Не менее 5000 МОм.
Минимальная наработка : 1000 часов.
Количество сочленений-расчленений : До 500 раз.
Рабочий температурный диапазон : От -60 до +100°С.

Применение:

Разъемы серии 2РМДТ используются для ручного соединения цилиндрических низкочастотных соединителей в различных электрических цепях, включая те, которые работают с переменным и постоянным током. Они подходят для применения в условиях повышенной влажности и температуры, что делает их подходящими для использования в различных климатических зонах.
