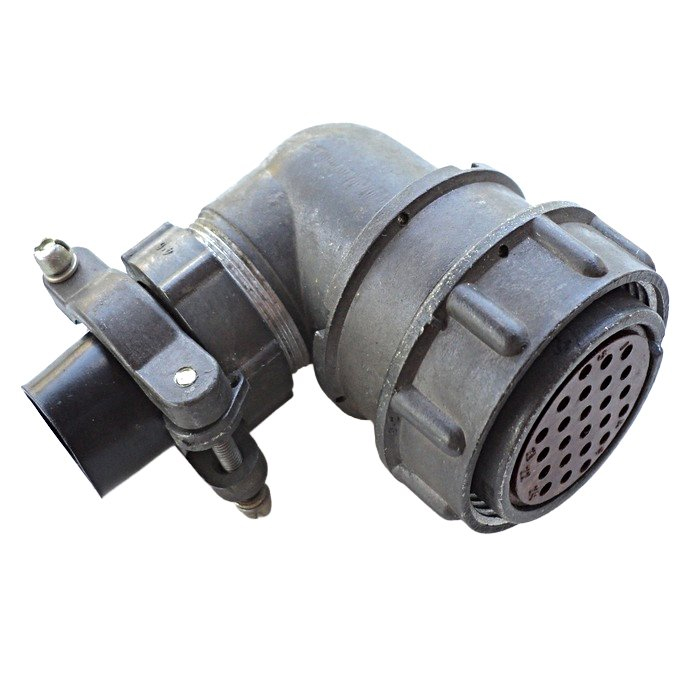

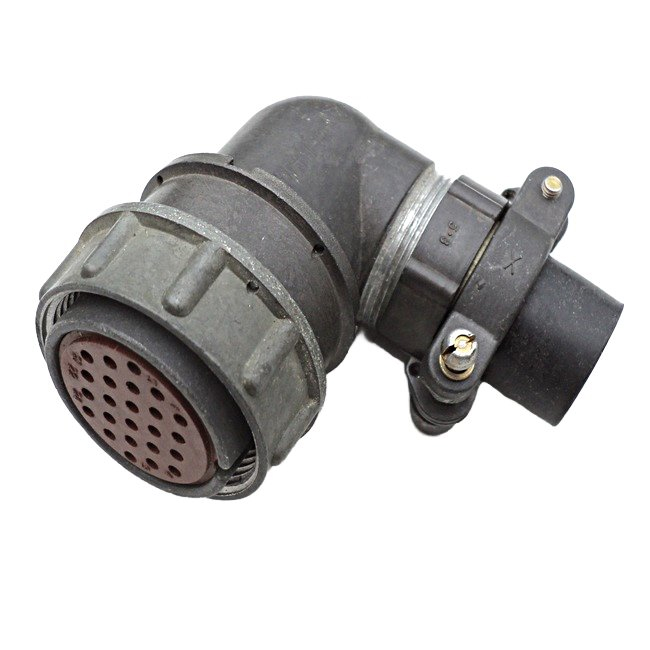

2РМДТ30КУН24Г5В1В — это кабельная розетка серии 2РМДТ, предназначенная для работы в электрических цепях постоянного и переменного тока. Это низкочастотный цилиндрический негерметичный соединитель общего назначения с резьбовым сочленением и тропикоустойчивым исполнением.

Основные признаки

• Корпус: кабельный.

• Тип: розетка.

• Количество контактов: 24.

• Диаметр посадочного отверстия: 30 мм.

• Диаметр контактов: 1 мм.

Электрические параметры

• Рабочее напряжение: до 560 В.

• Токовая нагрузка на одиночный контакт: до 7 А.

• Суммарная токовая нагрузка на соединитель: до 140 А.

Надежность и условия работы

• Сопротивление изоляции: не менее 1000 МОм.

• Ресурс по сочленениям: 500 циклов.

• Рабочий диапазон температур: от -60 до +100 °C.

• Минимальная наработка: 5000 часов.

• Срок сохраняемости: 25 лет.

Что означает маркировка

По описаниям поставщиков, в обозначении зашиты конструктивные и климатические признаки: 2РМДТ — серия соединителей, 30 — размер корпуса, КУН — исполнение кабельной розетки, 24 — число контактов, Г5 — вариант контактной схемы, В1В — климатическое и конструктивное исполнение.

Где применяется

Такой разъем используют в радиоэлектронной и радиотехнической аппаратуре, когда нужен прочный многоконтактный разъем для соединения кабелей и узлов в сравнительно жестких условиях эксплуатации. Он подходит для промышленной и специальной аппаратуры, где важны надежность и повторяемость соединения.
