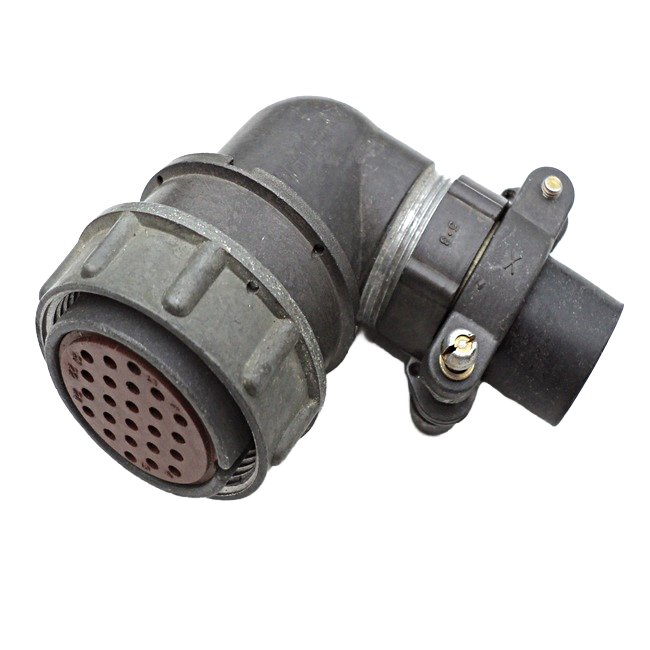

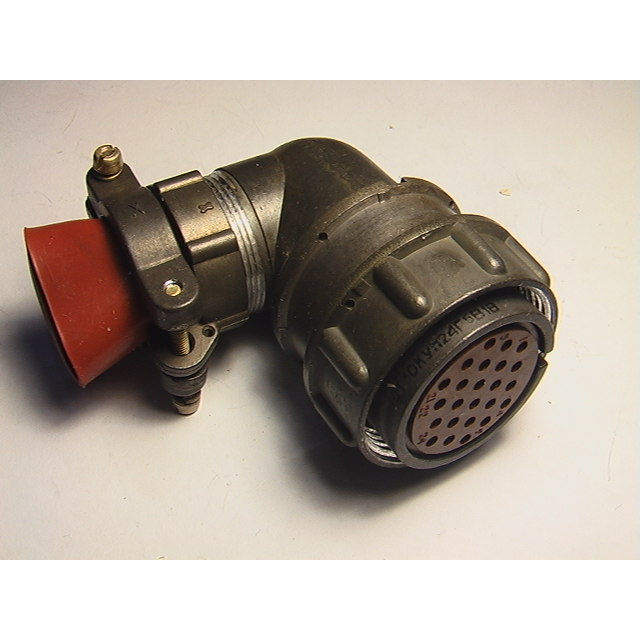

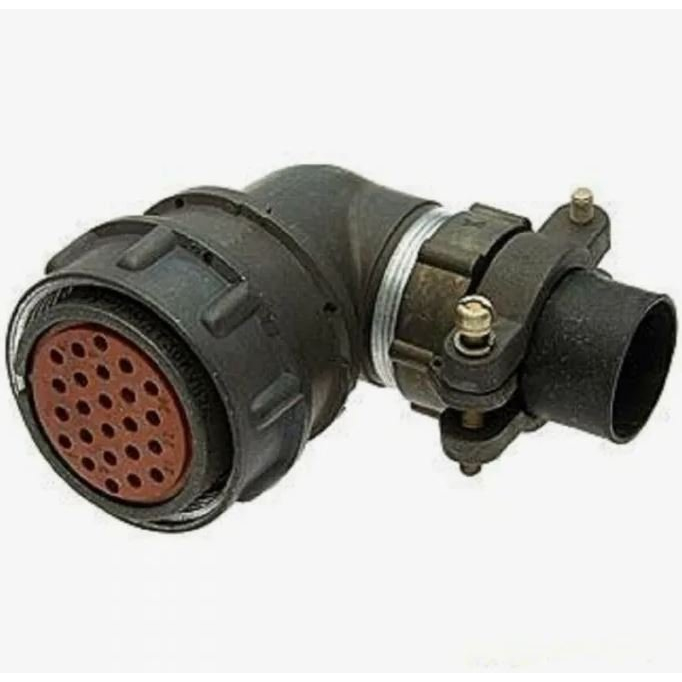

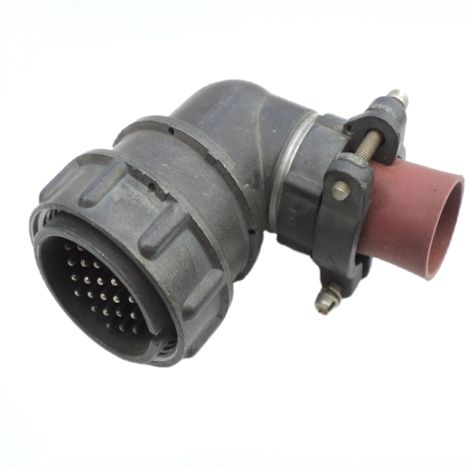

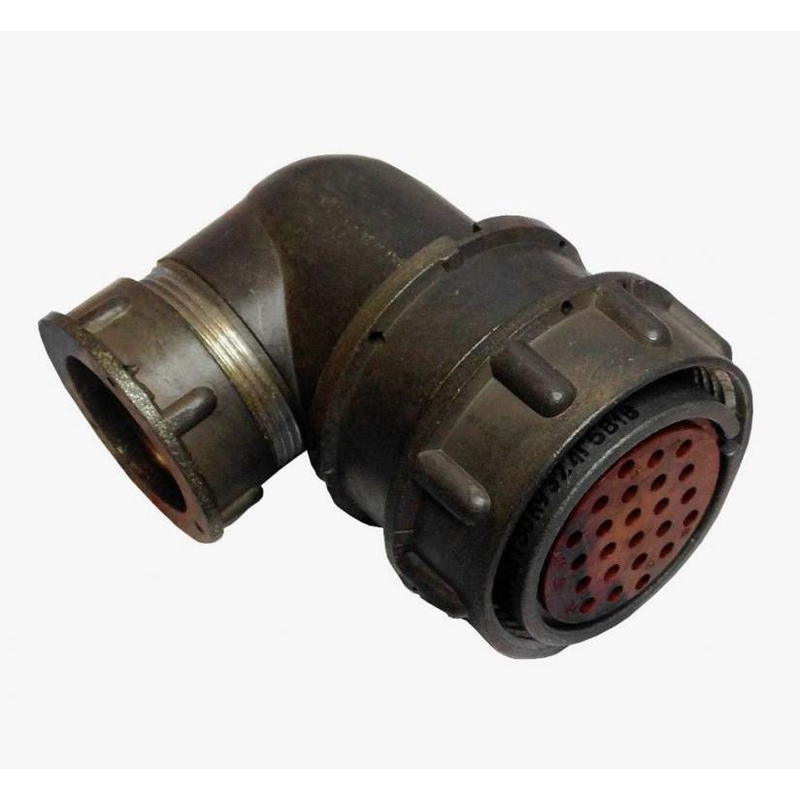

Разъём 2РМДТ30КУН24Г5В1В «Элекон» — это цилиндрический, низкочастотный, негерметичный разъём отечественного производства, применяемый для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения.

• Тип разъёма : 2РМДТ — стандартная серия цилиндрических низкочастотных разъёмов, предназначенных для цепей постоянного и переменного тока с частотой до примерно 3 МГц.

• Условный размер корпуса : 30 — обозначает габарит разъёма и геометрическую совместимость с другими элементами серии.

• Вид корпуса и патрубка :

  • Кабельный корпус (К) — разъём предназначен для монтажа на кабель.

  • Угловой патрубок (У) — кабель отходит от корпуса под углом, что позволяет удобнее размещать разъём в ограниченном пространстве.

  • Гайка патрубка для неэкранированного кабеля (Н) — конструкция крепления рассчитана на кабель без экрана.

• Количество контактов : 24 — розетка имеет 24 контактных гнёзд, что позволяет передавать несколько сигналов или комбинированные токовые линии в одном соединении.

• Диаметр контактов и их сочетание :

  • Обозначение «5» соответствует контактам диаметром около 1,5 мм, что типично для рабочих токов порядка нескольких ампер.

• Покрытие контактов : серебряное (В) — обеспечивает низкое сопротивление контакта и хорошую стабильность электрических параметров во времени.

• Электрическая нагрузка :

  • Рабочий ток на один контакт — до примерно 7 А, суммарный ток по всем контактам — до около 140 А, в зависимости от заполнения и условий эксплуатации.

  • Рабочее напряжение — до порядка 500–560 В; испытательное напряжение при нормальных условиях — до примерно 1800–1900 В (в зависимости от конкретного стандарта на разъём).

• Температурный диапазон :

  • Диапазон рабочих температур окружающей среды — от примерно –60 °C до +100 °C, что позволяет использовать разъём в широком спектре условий, включая суровый климат.

  • Максимальная допустимая температура среды — до +100 °C, что свидетельствует о теплостойком исполнении.

• Климатическое исполнение : всеклиматическое и тропикоустойчивое, с допустимой влажностью до 98% при относительных влажностях и температурах порядка +25 °C.

• Разъём применяется в стационарной и подвижной радиоэлектронной аппаратуре, в том числе в военной и промышленной технике, где требуется надёжная и многоконтактная низкочастотная коммутация.

• Конструкция разъёма рассчитана на внутренний объёмный монтаж; контакты размещены в карболитовом или аналогичном изолирующем основании, а корпус металлический, что обеспечивает механическую и электромагнитную устойчивость.
