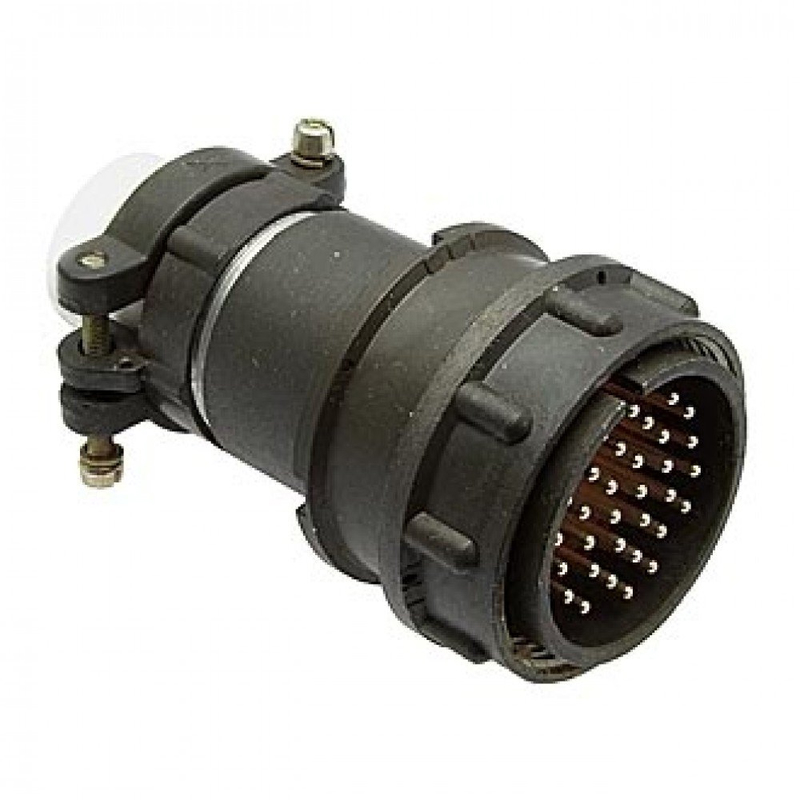

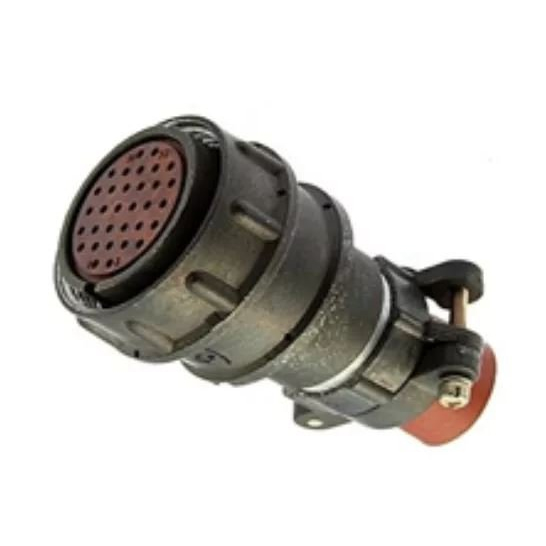

Разъем 2РМДТ33КПН32Ш5В1В представляет собой 32-х контактную негерметичную кабельную вилку из серии 2РМДТ, предназначенную для соединения электрических цепей. Этот разъем был разработан с учетом высоких требований к теплостойкости и тропикоустойчивости, что делает его подходящим для использования в различных условиях.

Основные характеристики

• Тип соединителя : 2РМДТ
• Количество контактов : 32
• Рабочее напряжение : до 560 В
• Максимальная токовая нагрузка на одиночный контакт : до 6 А
• Диаметр контакта : 1,5 мм
• Сопротивление контакта : не более 0,0025 Ом
• Температурный диапазон эксплуатации : от -60°C до +100°C
• Материалы : корпус из алюминиевого сплава, изоляторы из прессматериала, контакты из латуни с серебряным покрытием.

Конструкция и применение

Разъем состоит из двух частей: вилки и розетки, которые могут быть как кабельного, так и блочного исполнения. вилка имеет прямой патрубок и предназначена для подключения неэкранированных кабелей. Сочленение осуществляется с помощью резьбовой гайки, что обеспечивает надежное соединение. Соединитель используется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Он подходит для работы с электрическими цепями переменного и постоянного тока частотой до 3 МГц.

Расшифровка обозначений

Обозначение 2РМДТ33КПН32Ш5В1В можно расшифровать следующим образом:

• 2РМДТ — тип разъема.
• 33 — посадочный диаметр корпуса (33 мм).
• К — тип корпуса (кабельный).
• П — вид патрубка (прямой).
• Н — вид гайки патрубка (для неэкранированного кабеля).
• 32 — количество контактов.
• Ш — часть соединителя вилка .
• 5 — сочетание контактов по диаметрам.
• В — вид покрытия контактов (серебро).
• 1 — максимальная температура окружающей среды (100°C).
• В — всеклиматическое исполнение.

Разъем 2РМДТ33КПН32Ш5В1В является надежным решением для различных электрических соединений, обеспечивая устойчивость к внешним воздействиям и долговечность в эксплуатации.
