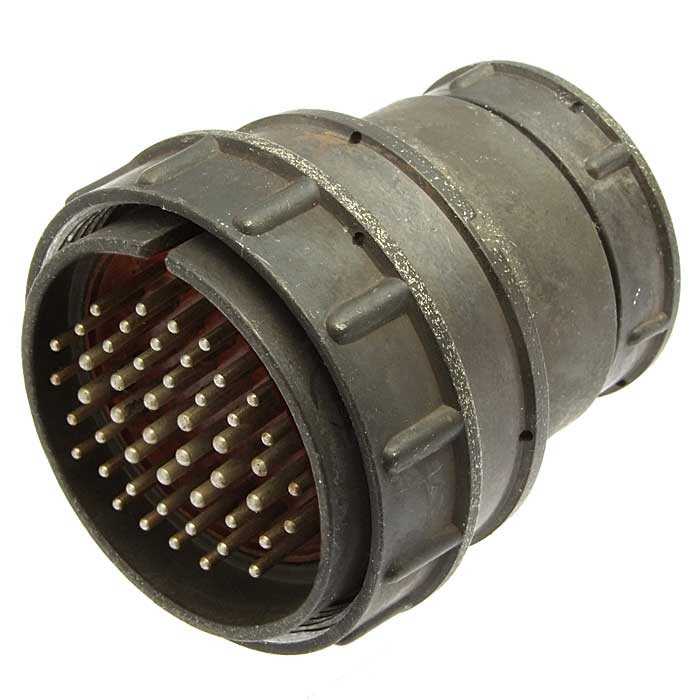

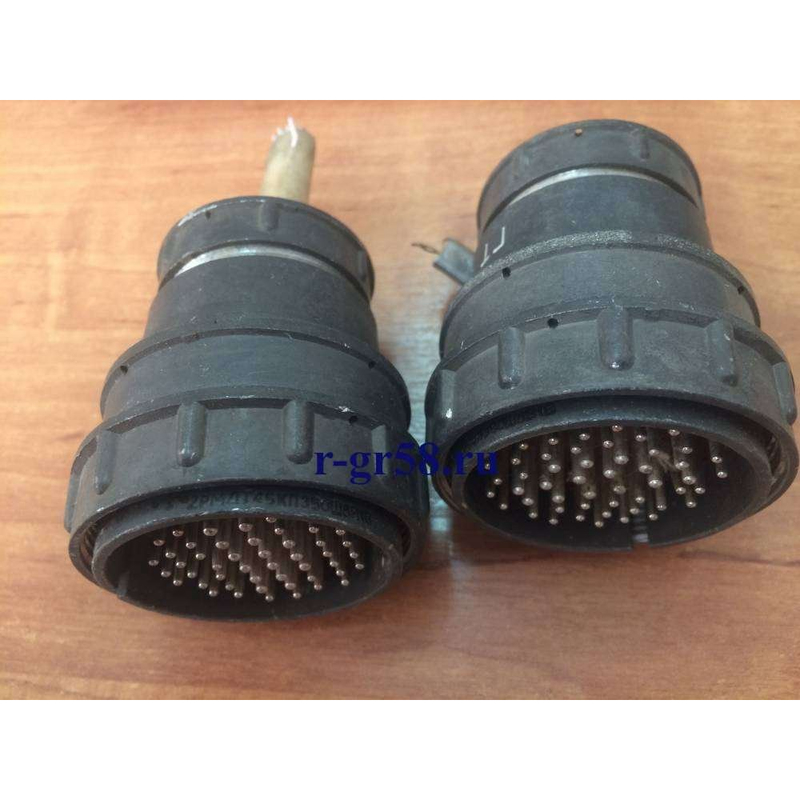

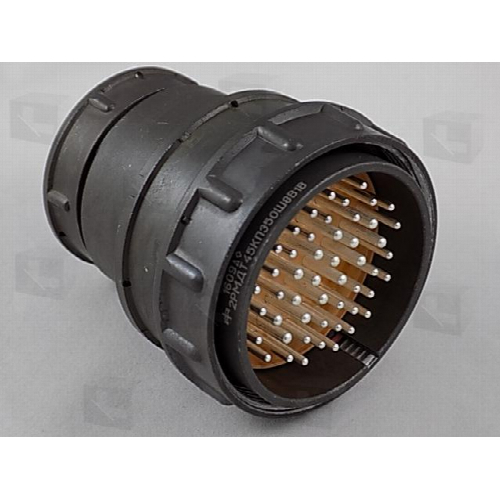

2РМДТ45КПЭ50Ш8В1В «ОС»

Цена: ПОД ЗАКАЗ

Техническое описание:

2РМДТ45КПЭ50Ш8В1В

Соединитель 2РМДТ45КПЭ50Ш8В1В относится к серии 2РМДТ — модификации с усиленной конструкцией для повышенной вибрационной нагрузки. Хотя в предоставленных источниках отсутствуют прямые упоминания этого конкретного изделия, его параметры можно расшифровать по стандартной структуре обозначения.

Расшифровка условного обозначения

Символ	Значение
2РМДТ	Тип соединителя (усиленная модификация с индексом Т для повышенной виброустойчивости).
45	Условный размер корпуса.
К	Вид корпуса: кабельный.
П	Вид патрубка: прямой.
Э	Вид гайки патрубка: для экранированного кабеля.
50	Количество контактов: 50.
Ш	Часть соединителя: вилка.
8	Сочетание контактов: ?1,5 мм и ?2,0 мм.
В	Покрытие контактов: серебро.
1	Теплостойкость: до 100°C.
В	Дополнительный индекс (вероятно, указывает на специфическую модификацию или исполнение).

Технические характеристики

На основе аналогичных моделей серии 2РМДТ :

Климатическое исполнение : УХЛ (возможна работа при повышенной влажности до 98% при +40°C).
Рабочая температура : -60°C...+100°C.
Напряжение : до 700 В (для низкочастотных цепей).
Токовая нагрузка :
- На одиночный контакт: до 5 А.
- Общая: до 260 А.
Вибрационная нагрузка :
- Синусоидальная вибрация: 1–5000 Гц с ускорением 490 м/с? (50 g).
- Механический удар: до 5000 м/с? (500 g).
Сопротивление изоляции : не менее 5000 МОм.
Метод монтажа : обжимка проводов.
Материалы : корпус — металл, изолятор — карболит.

Особенности конструкции

Сочленение : резьбовое с одношпоночной поляризацией.
Совместимость : работает с экранированными кабелями благодаря гайке Э .
Назначение : используется в радиоэлектронной аппаратуре, контрольно-измерительных приборах, системах с повышенными требованиями к виброустойчивости.

Для точных данных по конкретной модели рекомендуется уточнять информацию у производителя или в технической документации.

2РМДТ45КПЭ50Ш8В1В

Расшифровка условного обозначения

Символ	Значение
2РМДТ	Тип соединителя (усиленная модификация с индексом Т для повышенной виброустойчивости).
45	Условный размер корпуса.
К	Вид корпуса: кабельный.
П	Вид патрубка: прямой.
Э	Вид гайки патрубка: для экранированного кабеля.
50	Количество контактов: 50.
Ш	Часть соединителя: вилка.
8	Сочетание контактов: ?1,5 мм и ?2,0 мм.
В	Покрытие контактов: серебро.
1	Теплостойкость: до 100°C.
В	Дополнительный индекс (вероятно, указывает на специфическую модификацию или исполнение).

Технические характеристики

На основе аналогичных моделей серии 2РМДТ :

Климатическое исполнение : УХЛ (возможна работа при повышенной влажности до 98% при +40°C).
Рабочая температура : -60°C...+100°C.
Напряжение : до 700 В (для низкочастотных цепей).
Токовая нагрузка :
- На одиночный контакт: до 5 А.
- Общая: до 260 А.
Вибрационная нагрузка :
- Синусоидальная вибрация: 1–5000 Гц с ускорением 490 м/с? (50 g).
- Механический удар: до 5000 м/с? (500 g).
Сопротивление изоляции : не менее 5000 МОм.
Метод монтажа : обжимка проводов.
Материалы : корпус — металл, изолятор — карболит.

Особенности конструкции

Сочленение : резьбовое с одношпоночной поляризацией.
Совместимость : работает с экранированными кабелями благодаря гайке Э .
Назначение : используется в радиоэлектронной аппаратуре, контрольно-измерительных приборах, системах с повышенными требованиями к виброустойчивости.
