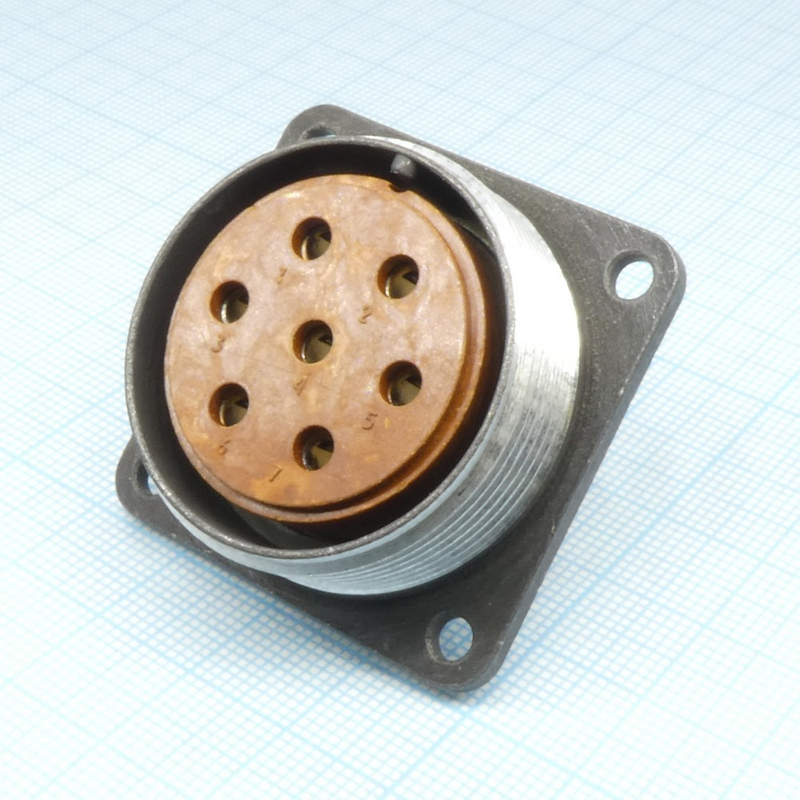

Разъем 2РМДТ33Б7Г9В1В представляет собой цилиндрическую приборную розетку, предназначенную для соединения и разъединения электрических цепей как постоянного, так и переменного тока с частотой до 3 МГц. Он может работать при напряжении до 560 В или 700 В в зависимости от типономинала. Данный разъем используется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Технические характеристики

• Тип : розетка (блочная)
• Условный размер корпуса : 33
• Количество контактов : 7
• Сопротивление контактов : не более 0.005 Ом
• Рабочее напряжение : 560 В
• Максимальное напряжение : 700 В
• Сопротивление изоляции : не менее 1000 МОм
• Рабочая температура : от -60 °C до +100 °C
• Материал корпуса : металл
• Материал изолятора : карболит
• Покрытие контактов : серебро
• Способ монтажа : на панель
• Вес : 18 г .

Применение

Разъемы 2РМДТ, включая модель 2РМДТ33Б7Г9В1В, часто используются в различных областях, требующих надежного соединения электрических цепей. Они могут быть частью оборудования, которое подвержено воздействию различных климатических условий, что делает их тропикоустойчивыми и подходящими для военной приемки.

Конструкция

Соединитель состоит из двух частей: розетки и вилки. Он выполнен с резьбовой фиксацией, что обеспечивает надежное соединение. Разъемы данной серии могут иметь различные конструктивные исполнения и типы покрытий контактов (например, золото или серебро), что позволяет выбирать оптимальный вариант для конкретных условий эксплуатации.
