КР1554ТМ9 — это цифровая микросхема серии КМОП, состоящая из шести D-триггеров с общим входом установки. Она используется в узлах и блоках аппаратуры общего назначения. Импортным аналогом является микросхема 74AC174 фирмы Fairchild Semiconductor, Inc. Описание работы
Микросхема КР1554ТМ9 содержит шесть D-триггеров с общими входами сброса (R) и подачи синхросигнала (C), что фактически делает микросхему регистром хранения. Загрузка информации с информационных входов D в триггеры происходит при высоком уровне на входе R по фронту тактового сигнала на тактовом входе C. Низкий уровень напряжения (логический "0") на входе сброса (R) устанавливает выходы триггера в состояние логического "0". Характеристики

• Микросхемы серии КР1554 относятся по структуре к группе КМОП и по многим параметрам превосходят микросхемы ТТЛ и КМОП других серий, незначительно уступая по задержке переключения наиболее быстродействующим микросхемам ТТЛ .
• Высокая нагрузочная способность .
• Выполнена в 16-выводном прямоугольном пластмассовом корпусе с выводами для монтажа на печатную плату через отверстия. Корпус типа 2103.16-8. Шаг выводов — 2,5 мм .
• Напряжение питания микросхем серии КР1554 — от 2 до 6 В, параметры нормируют при значениях напряжения питания 3,3 ±0,3 В и 5 В ±10% .
• Рабочий температурный интервал: -45°С… +85°С .
• Ток, потребляемый в статическом режиме, по нормам технических условий не превышает 4 мкА для простых микросхем и 8 мкА для микросхем средней степени интеграции .
• Выходной ток (0/1) макс. (t=20мс) — 75mA .
• Ток потребления (статический) — 8uA .
• Входной ток — 0,1uA .
• Микросхема КР1554ТМ9 по выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики .

Гарантийные обязательства: Изготовитель гарантирует соответствие микросхем требованиям тех

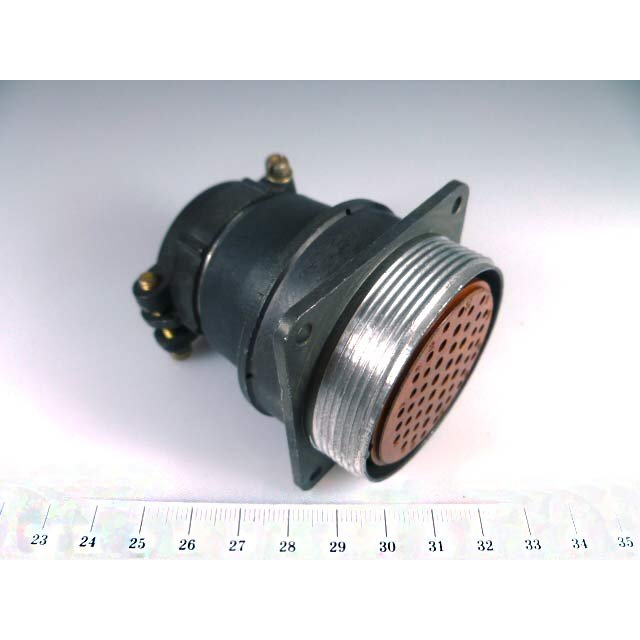

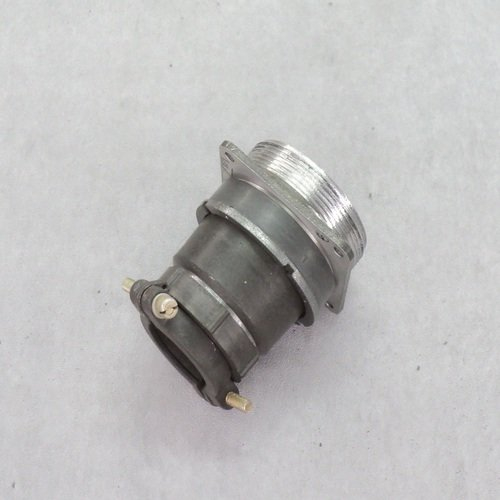

Разъем 2РМДТ45БПН50Г8В1В представляет собой блочную розетку, предназначенную для соединения электрических цепей как постоянного, так и переменного тока с частотой до 3 МГц. Он используется в радиоэлектронной и радиотехнической аппаратуре, обеспечивая надежное соединение в различных условиях эксплуатации.

Основные характеристики

• Тип соединителя : 2РМДТ
• Условный размер корпуса : 45 мм
• Количество контактов : 50
• Рабочее напряжение : до 560 В (максимальное испытательное напряжение - 1850 В)
• Токовая нагрузка :
  • Для контактов диаметром 1,5 мм: до 5 А
  • Для контактов диаметром 2 мм: до 7,5 А
• Сопротивление контактов :
  • Для контактов диаметром 1,5 мм: не более 2,5 мОм
  • Для контактов диаметром 2 мм: не более 1,6 мОм
• Температурный диапазон эксплуатации : от -60°C до +100°C
• Материал корпуса : металл
• Материал изолятора : карболит
• Покрытие контактов : серебро

Условия эксплуатации

Разъем способен работать в условиях высокой влажности (до 98% при +35°C) и устойчив к механическим воздействиям, включая вибрации и удары. Он имеет резьбовое соединение для надежного крепления и может использоваться в различных климатических условиях.

Структура условного обозначения

Обозначение разъема расшифровывается следующим образом:

• 2РМДТ — тип соединителя,
• 45 — условный размер корпуса,
• Б — блочный тип корпуса,
• П — прямой тип патрубка,
• Н — гайка для неэкранированного кабеля,
• 50 — количество контактов,
• Г — розетка,
• 8 — сочетание контактов (разные диаметры),
• В — серебряное покрытие,
• 1 — теплостойкость до +100°C.

Эти характеристики делают разъем 2РМДТ45БПН50Г8В1В универсальным решением для подключения в различных электрических системах.
