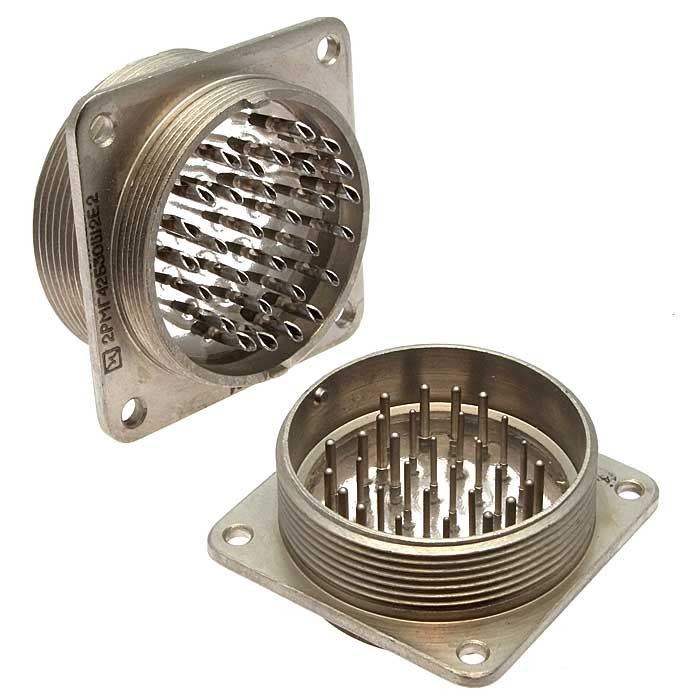

2РМГП42Б30Ш2Е2 — это тип герметичной цилиндрической вилки, предназначенной для ручного соединения в электрических цепях. Она относится к серии разъемов 2РМГП, которые используются для внутреннего объемного монтажа и могут выдерживать нагрузку до 260 А и напряжение до 700 В.

Технические характеристики

• Тип соединителя : Герметичный, климатика УХЛ.

• Количество контактов : 30.

• Рабочее напряжение : Не более 700 / 560 В.

• Максимальная токовая нагрузка на одиночный контакт : Не более 4,5 А.

• Максимальная общая токовая нагрузка : Не более 168 А.

• Сопротивление контактов : 5 МОм.

• Материал контактов : Золото / серебро.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Синусоидальная вибрация : Диапазон частот 1...5000 Гц, ускорение 490 (50) м/с? (g).

• Механический удар : Одиночного действия с ускорением 5000 (500) м/с? (g), многократного действия с ускорением 1000 (100) м/с? (g).

• Атмосферное пониженное давление : 133,32*10??? (10???) Па (мм рт.ст.).

• Повышенная относительная влажность воздуха : 98 % при температуре +40°C.

• Рабочая температура окружающей среды : -60...+100 °C.

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Гарантийный срок хранения : 15 лет.

Расшифровка обозначения

• 2РМГП : Тип соединителя.

• 42 : Условный размер корпуса.

• Б : Тип корпуса — блочный (приборный).

• П : Вид патрубка — прямой.

• 30 : Количество контактов.

• Ш : Часть соединителя — вилка.

• 2 : Сочетание контактов — ? 1,0 мм и ? 1,5 мм.

• Е : Покрытие контактов — никель.

• 2 : Теплостойкость — 200 °C.

Эта вилка часто используется в различных электрических устройствах и системах, где требуется надежное и герметичное соединение.
