2РМТ30Б32Г1В1В

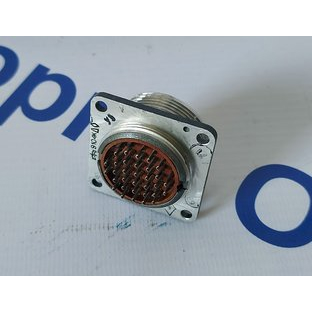

2РМТ30Б32Г1В1В — это цилиндрический низкочастотный негерметичный соединитель, относящийся к серии 2РМТ, выполненный в блочном (приборном) исполнении и являющийся розеткой.

Основные характеристики

• Количество контактов: 32 штуки, размещены в цилиндрическом корпусе.

• Условный размер корпуса: 30 — диаметр посадочного отверстия разъёма около 30 мм.

• Тип контактов: низковольтные, рассчитанные на работу в цепях постоянного и переменного тока частотой до примерно 3 МГц.

Электрические параметры

• Максимальное рабочее напряжение: до 560–700 В (в зависимости от конкретного типономинала и ТУ).

• Токовая нагрузка:

  • на один контакт — до 4 А;

  • суммарная нагрузка на весь разъём — порядка 100 А и выше (около 106 А по отдельным источникам).

• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях, что обеспечивает высокую электрическую прочность между контактами.

Конструкция и монтаж

• Корпус: блочный (приборный), чаще из карболита, предназначен для монтажа на панели или в приборных блоках.

• Вид: розетка 2РМТ30Б32Г1В1В сочетается с соответствующей вилкой 2РМТ‑серии, используется для соединения и разъединения кабелей, проводов и коммутационных цепей внутри аппаратуры.

• Контакты: обычно покрыты золотом или серебром, монтаж — обжимка проводов на контактные хвостовики.

Условия эксплуатации

• Климатическое исполнение: всеклиматическое, тропикоустойчивое, предназначен для работы в широком диапазоне температур — примерно от −60 °C до +100 °C.

• Количество циклов сочленения/расчленения: не менее 500 циклов, что обеспечивает достаточно высокую долговечность при частом подключении‑отключении.

• Механическая стойкость: разъём рассчитан на работу в условиях вибрации с диапазоном частот до нескольких тысяч герц и повышенных ускорений.
