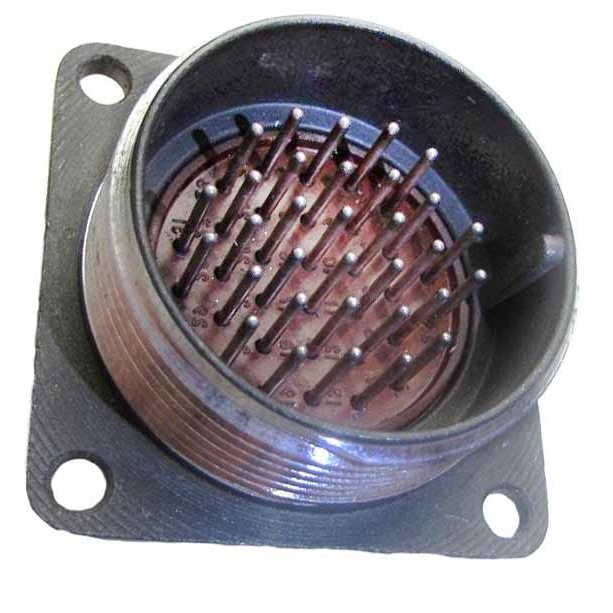

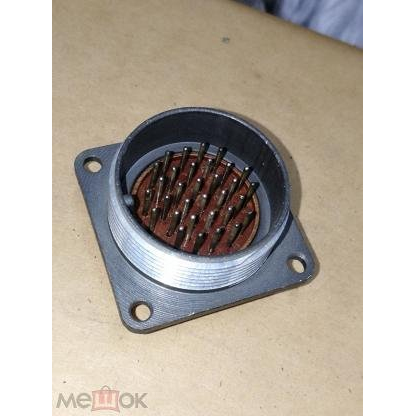

2РМТ30Б32Ш1В1В — это цилиндрический низкочастотный тропикоустойчивый электрический соединитель, Он состоит из вилки и розетки блочного (приборного) типа с резьбовой фиксацией.

Характеристики

• Тип соединителя: Цилиндрический, низкочастотный.
• Конструктивное исполнение: Блочный (приборный), предназначен для монтажа на панель или корпус оборудования.
• Тип фиксации: Резьбовая, обеспечивает надежное и виброустойчивое соединение.
• Количество контактов: 32, что позволяет передавать множество сигналов или комбинацию питания и сигналов.
• Тип контактов: Штыревые (Ш) и гнездовые (В) для формирования сочленяемой пары "вилка-розетка".
• Электрические параметры (типовые для серии 2РМТ):
  • Рабочее напряжение: до 560 В переменного или постоянного тока.
  • Рабочий ток на контакт: от 1 до 5 А (для 32 контактов в корпусе размера 30, что соответствует малым диаметрам контактов).
  • Сопротивление контактов: не более 2,5 мОм.
  • Сопротивление изоляции: не менее 5000 МОм.
• Механическая износостойкость: Не менее 500 циклов сочленения-расчленения.
• Диапазон рабочих температур: От -60°C до +100°C (согласно всеклиматическому исполнению).
• Устойчивость к внешним воздействующим факторам:
  • Вибропрочность и ударопрочность.
  • Тропикоустойчивость (стойкость к воздействию повышенной влажности до 98% при +35°C и соляному туману).
  • Устойчивость к изменению атмосферного давления (до 2000 Па, что соответствует высокогорным условиям).
• Материалы: Корпус изготовлен из алюминиевого сплава, контакты из латуни или бронзы с покрытием (серебро или золото), изолятор из термореактивной пластмассы.

Применение

Предназначен для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре специального и общего назначения. Благодаря своим высоким характеристикам, таким как всеклиматическое исполнение, вибро- и ударопрочность, а также надежная резьбовая фиксация, соединитель 2РМТ30Б32Ш1В1В широко применяется в следующих областях:

• Военная и аэрокосмическая техника: Авиационное и ракетно-космическое оборудование, наземная военная техника, корабельные системы, комплексы связи и навигации, где требуется высокая надежность в экстремальных условиях.
• Промышленное оборудование: Системы автоматизации производства, контрольно-измерительная аппаратура, станки с числовым программным управлением (ЧПУ), робототехника, оборудование для тяжелой и легкой промышленности, где важна устойчивость к вибрациям, пыли и влаге.
• Транспорт: Железнодорожный транспорт (системы управления, электроника вагонов и локомотивов), морской и речной флот (судовое электрооборудование, навигационные системы, системы связи).
• Энергетика: Распределительные щиты, коммутационное оборудование, системы контроля и защиты.
• Телекоммуникационное оборудование: Коммуникационные шкафы, базовые станции и другое оборудование, требующее стабильного и защищенного соединения.

Расшифровка обозначения

• 2РМТ — тип соединителя.

• 30 — условный размер корпуса.

• Б — блочный (приборный) вид корпуса.

• 32 — количество контактов.

• Ш1 — одна сторона штыревая.

• В1 — одна сторона гнездовая.

• В — всеклиматическое исполнение. ​
