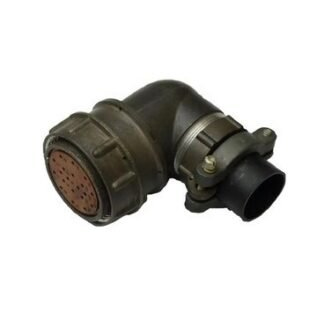

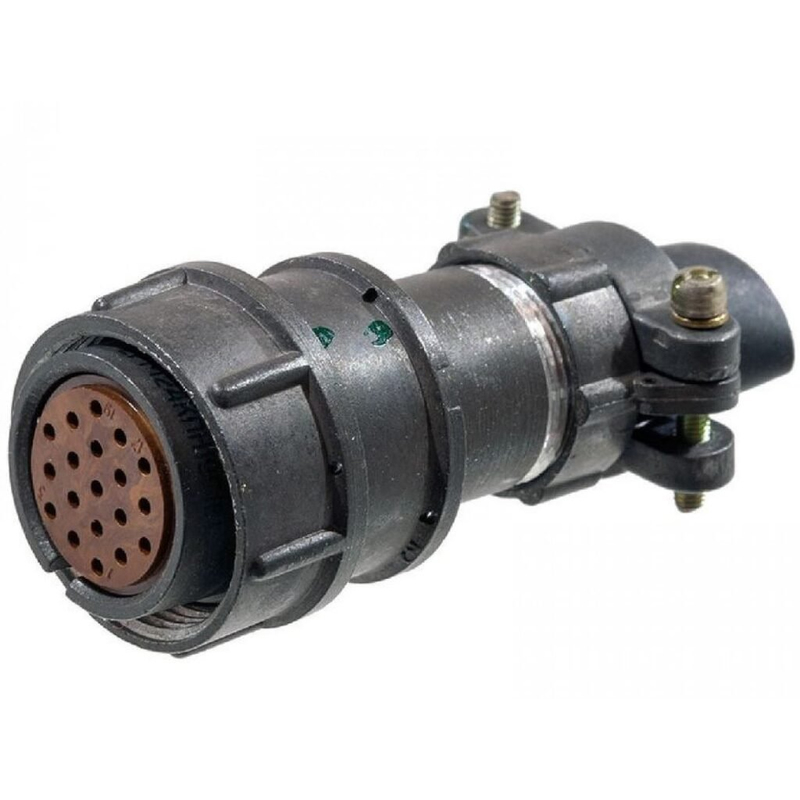

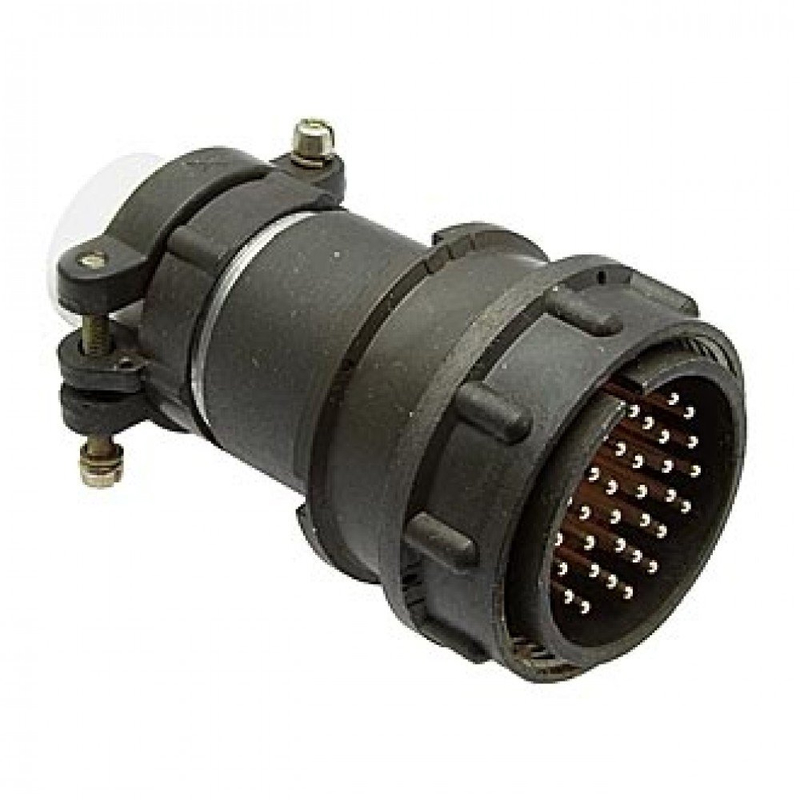

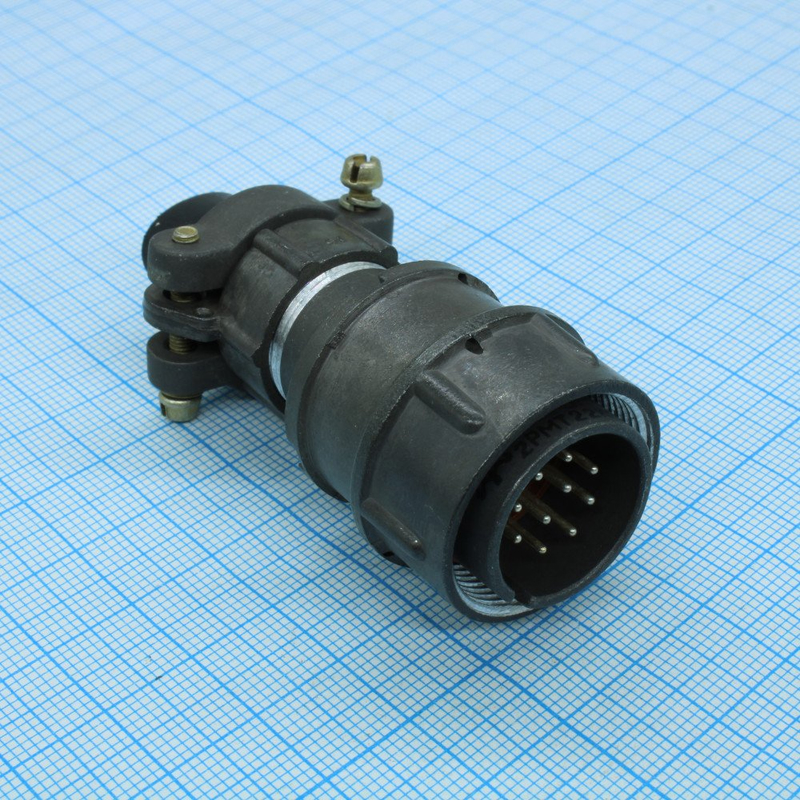

Соединитель 2РМТ33КПН20Ш1В1В производства завода «Элекон» — это цилиндрический низкочастотный негерметичный разъём, предназначенный для соединения кабелей в электрических цепях постоянного и переменного тока. Ниже кратко изложены его основные технические и эксплуатационные особенности.

Разъём относится к серии 2РМТ и выполняется в виде вилки с кабельным корпусом. Корпус имеет условный размер 33 мм по посадочному диаметру, контактный диаметр составляет 1 мм, применяемый материал контактов — серебро (буква «В» в обозначении).

• Максимальное рабочее напряжение — до 560 В (в ряде типономиналов указывается также 700 В).

• Токовая нагрузка: на один контакт порядка 4–6 А, суммарный ток на соединитель — до 100 А.

• Сопротивление изоляции — не менее 1000–5000 МОм в зависимости от условий, сопротивление контакта — не более нескольких мОм, ёмкость между контактами — не более 6 пФ.

Разъём рассчитан на многократные сочленения (до порядка 500 циклов) и имеет минимальную наработку на отказ не менее нескольких тысяч часов. Интервал рабочих температур — примерно от −60 °C до +100 °C, что соответствует всеклиматическому исполнению и обеспечивает применение в сложных условиях, включая ударные и вибрационные нагрузки.

Расшифровка:

• 2РМТ — тип низкочастотного цилиндрического негерметичного соединителя;

• 33 — условный размер корпуса;

• К — кабельный корпус;

• ПН — негерметичный, тропикоустойчивый;

• 20 — 20 контактов;

• Ш — прямой патрубок;

• 1В1В — вариант теплостойкости и всеклиматического исполнения.

Такие разъёмы используются в радиоэлектронной аппаратуре, промышленных и военных системах, где требуется надёжное соединение кабелей при относительно высоких токах и напряжениях.
