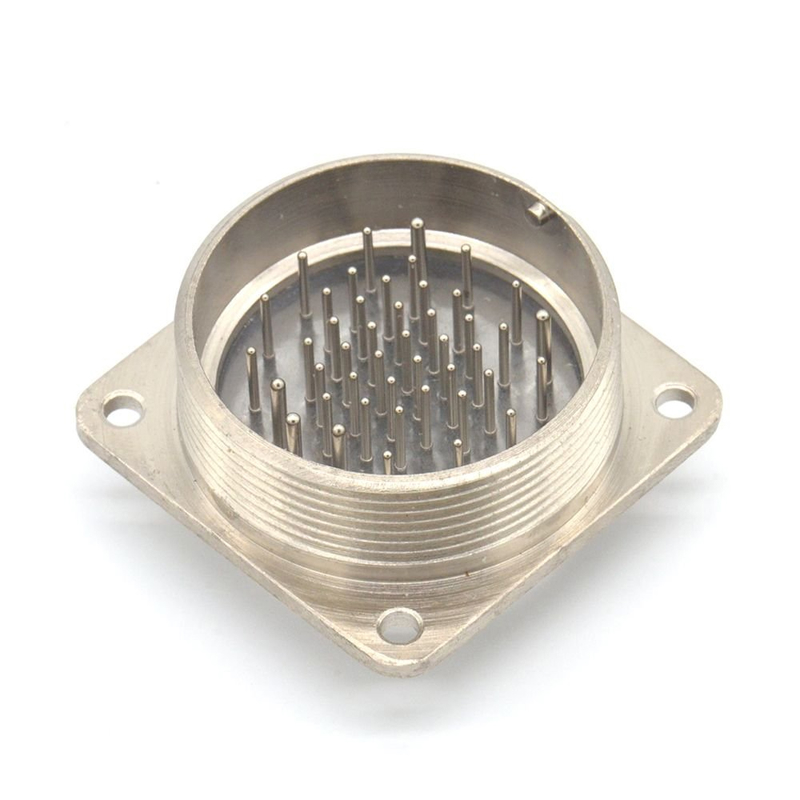

2РМТ39Б4Ш2В1 — это низкочастотный цилиндрический электрический соединитель серии 2РМТ, предназначеный для коммутации цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре. По маркировке он относится к блочной (приборной) вилке с резьбовым соединением, предназначенной для внутреннего монтажа во всеклиматическом исполнении. +3

Основные параметры

• Тип : низкочастотный негерметичный цилиндрический соединитель, тропико‑ и всеклиматическое исполнение (категория В2.1 по ГОСТ 15150‑69).

• Количество контактов : 45 контактов; используется для многожильных сигналов и силовых цепей.

• Рабочее напряжение : типично до 560–700 В (амплитудное значение), в зависимости от условий эксплуатации.

• Токовая нагрузка : на один контакт порядка нескольких ампер (обычно до 4–8 А по типу контакта), суммарная нагрузка на весь разъём достигает десятков ампер.

Условия эксплуатации

• Диапазон температур : примерно от –60 до +100 °C, с возможностью перепадов до более высоких значений (например, до +150 °C при смене температуры).

• Вибрация и удары : разъём рассчитан на значительные вибрационные и ударные нагрузки (ускорение до сотен g при синусоидальной вибрации и до тысяч g при одиночных ударах), что позволяет применять его в бортовой и мобильной технике.

• Изоляция и надёжность : сопрототивление изоляции в нормальных условиях не менее 1000 МОм, число сочленений/расчленений около 500 циклов, минимальная наработка порядка 5000 часов.

Особенности конструкции

• Корпус и монтаж : блочный корпус без патрубка или с угловым/прямым патрубком, предназначен для монтажа в приборный блок (панель).

• Контакты : извлекаемые, с покрытием из серебра или золота, способ монтажа контактов — обжимка или пайка, в зависимости от модификации.

• Экранирование и защита : разъём может быть неэкранированным или экранированным, в зависимости от исполнения, обеспечивая защиту от внешних помех и
