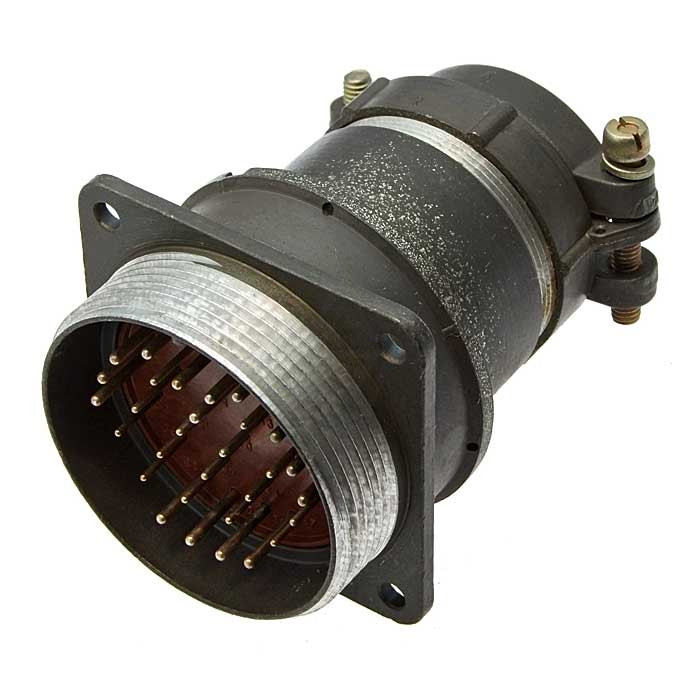

2РМТ42БПН30Ш2В1В — это цилиндрический низкочастотный негерметичный соединитель (Казань). Он относится к серии 2РМТ для работы в электрических цепях переменного и постоянного тока.

Характеристики

• Тип соединителя: Цилиндрический, низкочастотный, негерметичный. Принадлежит к серии 2РМТ с резьбовым соединением и одношпоночной поляризацией.
• Конструктивное исполнение:
  • Условный размер корпуса: 42.
  • Корпус: Блочный (Б), предназначенный для приборного монтажа.
  • Патрубок: Прямой (П), с гайкой для неэкранированного кабеля (Н), обеспечивающий надежное крепление кабеля.
  • Тип контактов: Вилка (Ш) — штыревые контакты.
• Контакты:
  • Количество: 30 контактов.
  • Группа контактов: 2.
  • Покрытие контактов: Серебро (В), что обеспечивает высокую электропроводность, низкое контактное сопротивление и отличную коррозионную стойкость.
  • Способ монтажа контактов: Пайка или обжимка, что предоставляет гибкость при сборке.
• Электрические параметры: Предназначен для стабильной работы в электрических цепях переменного и постоянного тока.
• Условия эксплуатации:
  • Теплостойкость: До 100°C.
  • Климатическое исполнение: Всеклиматическое (В), что позволяет эксплуатацию в широком диапазоне температур и различных климатических условиях.
  • Устойчивость к внешним воздействиям: Высокая устойчивость к вибрационным нагрузкам и механическим ударам, что обеспечивает надежность в сложных условиях.
  • Монтаж: Для внутреннего монтажа в аппаратуре.

Расшифровка обозначения

• 2РМТ — тип соединителя (вилка розетка с резьбовым соединением и одношпоночной поляризацией).

• 42 — диаметр монтажного отверстия.

• БПН — блочный корпус, прямой патрубок, неэкранированная гайка.

• 30Ш2В1В — 30 контактов, вилка, группа контактов 2, серебро, 100°C, всеклиматическое.

Применение

Соединитель 2РМТ42БПН30Ш2В1В предназначен для внутреннего монтажа в разнообразной радиоэлектронной и радиотехнической аппаратуре общего назначения. Его надежность, устойчивость к внешним воздействиям и широкий температурный диапазон делают его идеальным для использования в следующих областях:

• Авиационная и космическая техника: Благодаря высокой вибро- и ударостойкости, а также способности работать в широком диапазоне температур, применяется в бортовом оборудовании самолетов, вертолетов и космических аппаратов.
• Промышленное оборудование: Используется в автоматизированных системах управления, станках, робототехнике и других промышленных установках, где требуются надежные электрические соединения в условиях вибрации и перепадов температур.
• Контрольно-измерительная аппаратура: Применяется в лабораторном и полевом измерительном оборудовании, требующем точных и стабильных соединений.
• Средства связи и телекоммуникации: Входит в состав различного оборудования связи, включая радиостанции, усилители и передатчики.
• Транспортные средства: Использование в железнодорожном, морском и автомобильном транспорте для обеспечения функционирования электроники и систем управления.
• Военная техника: Благодаря своей прочности и устойчивости к экстремальным условиям, часто применяется в военной аппаратуре и специализированных устройствах.
