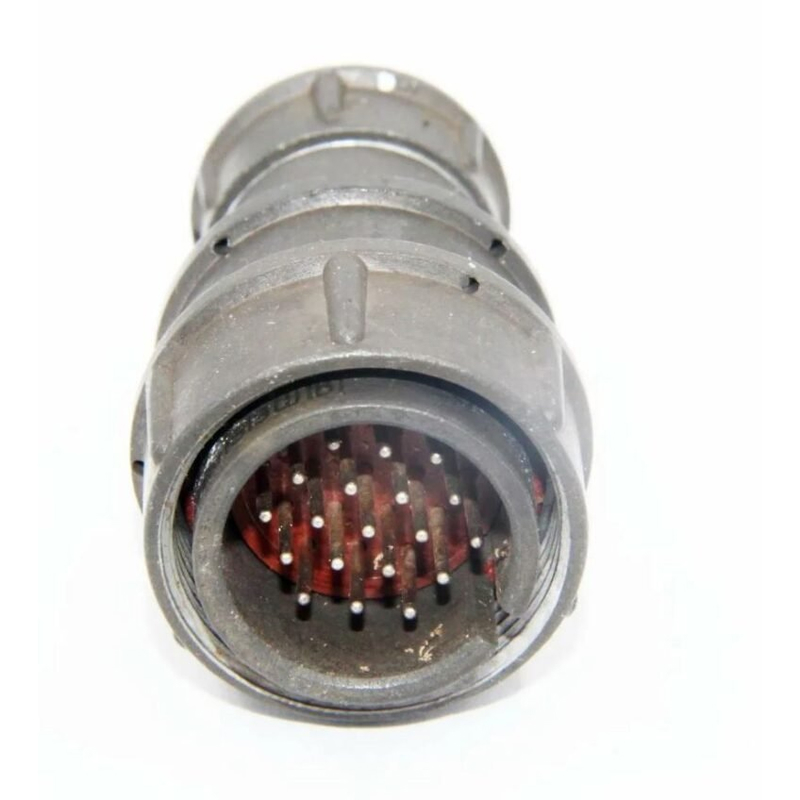

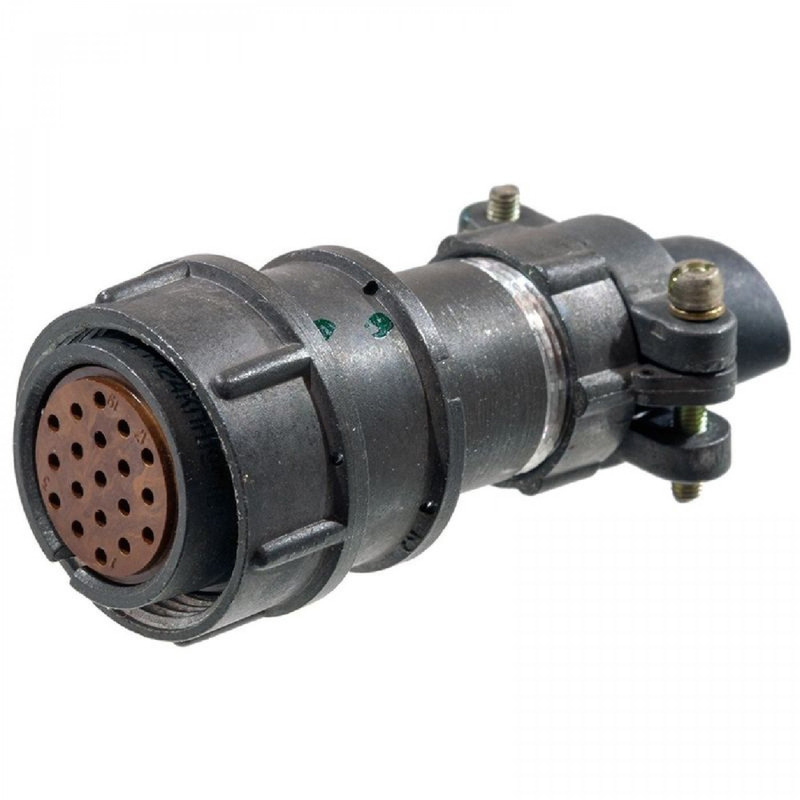

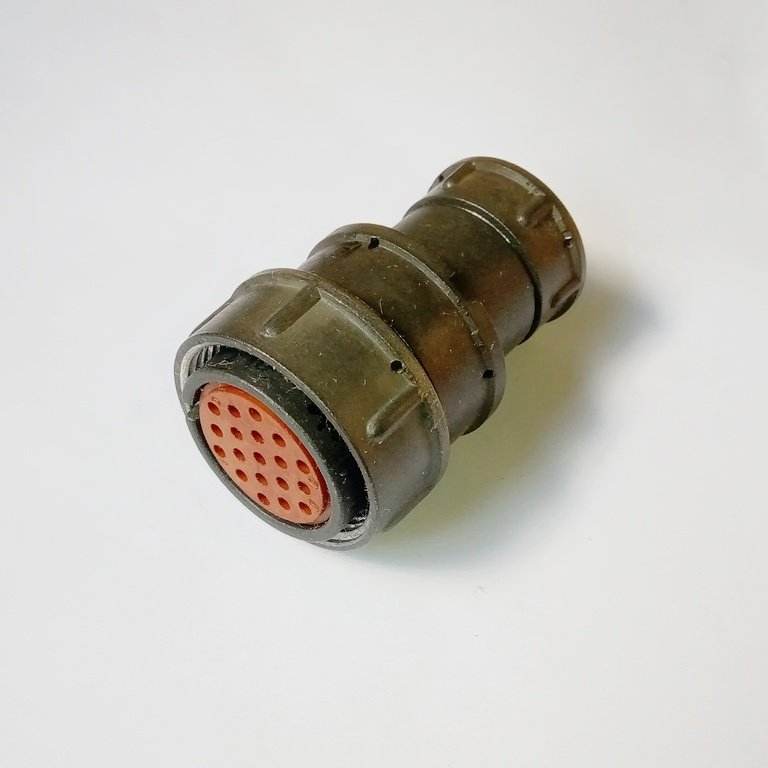

ОС 2РМТ24КПЭ19Г1В1Л — это электрический разъём цилиндрического типа из серии 2РМТ, предназначенный для низкочастотных соединений в цепях постоянного и переменного тока (до 3000 кГц).

Основные характеристики

Это кабельная розетка с посадочным диаметром корпуса 24 мм, 19 контактами диаметром 1 мм и резьбовым соединением с одношпоночной поляризацией. Максимальное рабочее напряжение достигает 560 В, токовая нагрузка на контакт — до 7 А, сопротивление изоляции — не менее 1000 МОм. Работает при температурах от -60 до +100 °С (с кратковременным нагревом до +150 °С), подходит для эксплуатации в условиях пониженного давления и всеклиматического исполнения.

Конструкция и маркировка

Разъём имеет прямой патрубок (П) с гайкой для экранированного кабеля (Э), контакты с покрытием серебром (В) и теплостойкостью 100 °С (1). Суффикс "Л" указывает на левую розетку, а "ОС" — на исполнение (возможно, особое или военное). Минимальная наработка — 5000 часов, срок хранения — 25 лет, количество сочленений — до 500.

Применение

Используется в приборных и кабельных системах для надёжного соединения, включая авиацию, промышленность и HVAC-оборудование, где требуется герметичность и устойчивость к вибрациям.
