2РМТ18БПЭ7Г1В1В

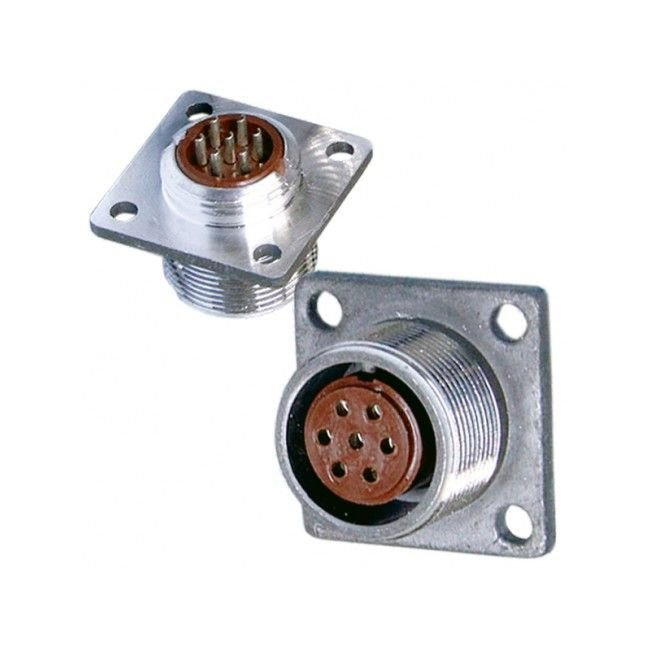

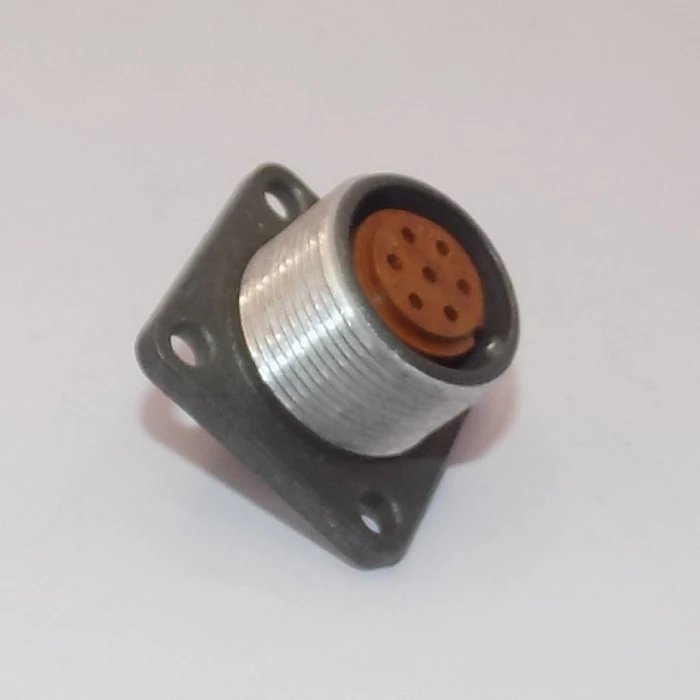

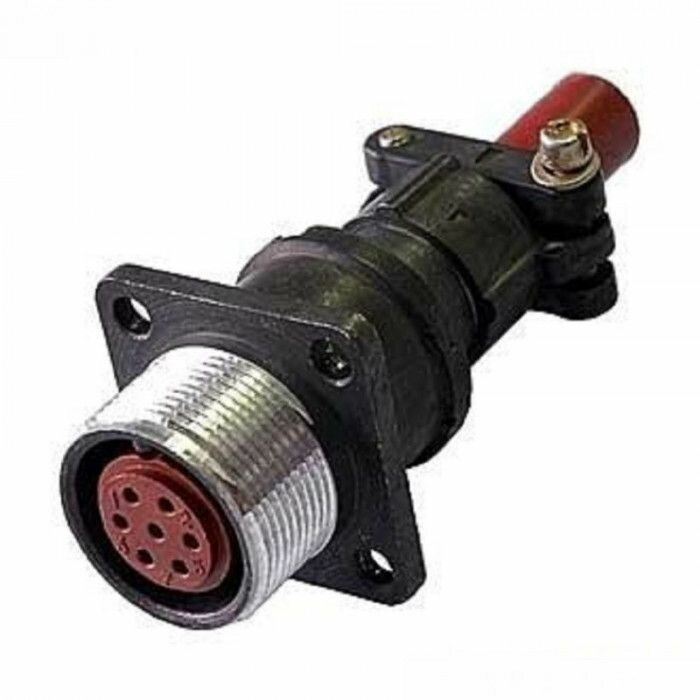

2РМТ18БПЭ7Г1В1В представляет собой блочную (приборную) розетку цилиндрического низкочастотного соединителя серии 2РМТ, предназначенную для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Это негерметичная розетка с посадочным диаметром корпуса 18 мм, 7 извлекаемыми контактами диаметром 1,0 мм (гнезда), прямым патрубком и гайкой для экранированного кабеля.
Рабочее напряжение достигает 560 В, максимальное — до 700 В, токовая нагрузка на контакт — до 7 А, суммарная на соединитель — до 40 А.
Сопротивление контактов не превышает 0,005 Ом, сопротивление изоляции — не менее 5000 МОм, электрическая прочность изоляции — 1850 В (пиковое).

Конструкция и исполнение

Корпус металлический, основание из карболита, покрытие контактов — серебро (обозначение "Э"), теплостойкость до +100 °C (индекс "1"), всеклиматическое исполнение (индекс "В").
Разъем предназначен для внутреннего объемного монтажа, усилие расчленения — не более 88,3 Н.
Производитель — Элекон или аналогичные российские заводы.

Расшифровка обозначения

• 2РМТ — серия тропикоустойчивых соединителей с резьбовой фиксацией.

• 18 — условный размер корпуса.

• Б — блочный (приборный) тип.

• П — прямой патрубок.

• Э — серебряное покрытие контактов.

• 7 — число контактов.

• Г1 — сочетание гнезд.

• В1В — теплостойкость +100 °C и всеклиматическое исполнение.
