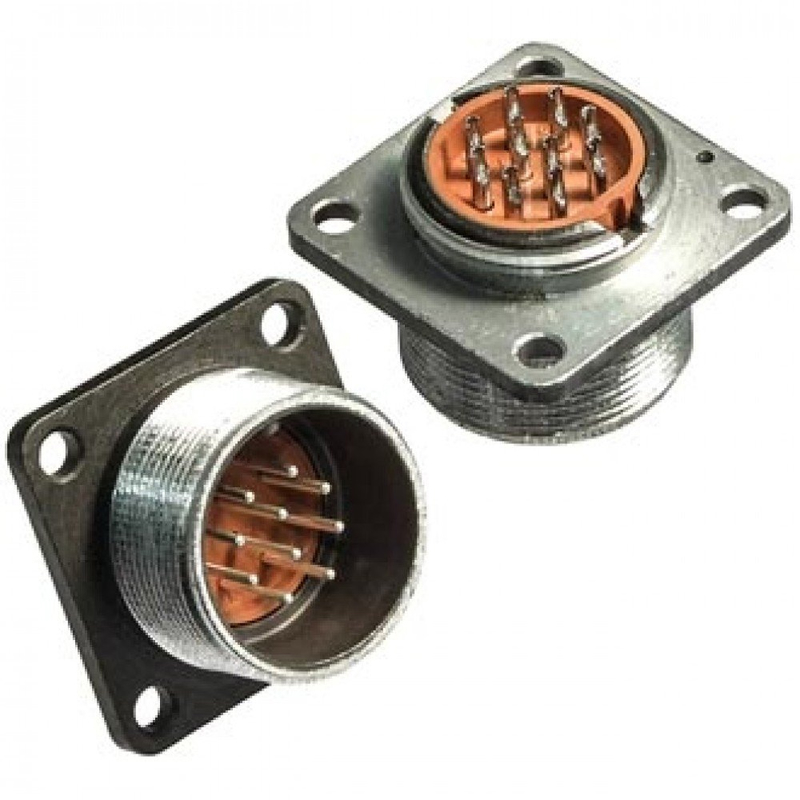

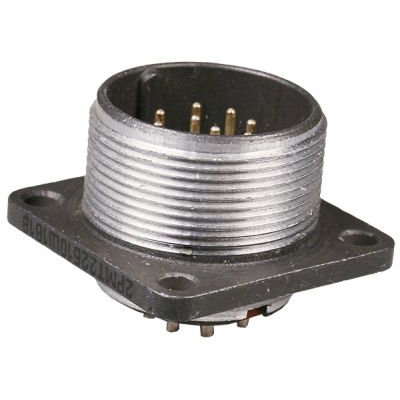

2РМТ22Б10Ш1В1В — это цилиндрический низкочастотный соединитель тропикоустойчивый, представляющий собой приборную (блочную) вилку без патрубка с серебряным покрытием контактов. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Расшифровка обозначения

Условное обозначение 2РМТ22Б10Ш1В1В расшифровывается следующим образом: 2РМТ — тип соединителя, 22 — условный размер корпуса, Б — блочный (приборный) вид корпуса, 10 — количество контактов, Ш1 — экранированный, В1В — особенности исполнения с серебряным покрытием.

Основные характеристики

Соединитель рассчитан на максимальный ток 7 А на контакт, имеет сопротивление изоляции не менее 5000 МОм и емкость между контактами не более 6 пФ. Он выдерживает синусоидальную вибрацию до 5000 Гц с ускорением 490 м/с², механические удары до 5000 м/с², работает при влажности 98% при +40°C и в диапазоне температур от -60 до +100°C. Минимальная наработка — 1000 часов, количество сочленений-расчленений — до 500. +3

Применение и конструкция

Используется для внутреннего объемного монтажа во всеклиматическом исполнении, с резьбовой фиксацией. Корпус металлический, изолятор из карболита, монтаж — пайкой. Состоит из вилки и розетки, экранированный, негерметичный.
