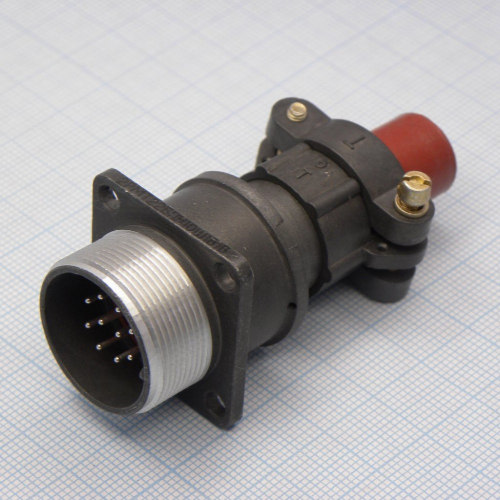

2РМТ22БПН10Г1А1В — это цилиндрический низкочастотный электрический соединитель (розетка блочная с прямым патрубком), предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Он имеет условный размер корпуса 22 мм, 10 контактов диаметром 1 мм с золотым покрытием, максимальное рабочее напряжение до 560–700 В и токовую нагрузку на контакт до 7 А (суммарно до 58 А). Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 5000 МОм, а электрическая прочность изоляции достигает 1850–2300 В.

Условия эксплуатации

Работает при температурах от -60°C до +100°C (смена температур до +250°C/-60°C), всеклиматическое исполнение В2.1 по ГОСТ 15150-69, выдерживает вибрацию 1–5000 Гц с ускорением 490 м/с², удары до 5000 м/с² и атмосферное давление от 133,32×10^{-12} Па до 50,6×10^4 Па. Минимальная наработка — 1000 часов, число сочленений-расчленений — 500, масса — около 21 г, габариты 30×30×25 мм.

Конструкция и применение

Состоит из корпуса из сплава АЛ-11, изолятора из АГ-4 и извлекаемых контактов, обеспечивает пылезащищенность в соединенном состоянии, монтаж — обжим или пайка. Применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения.
