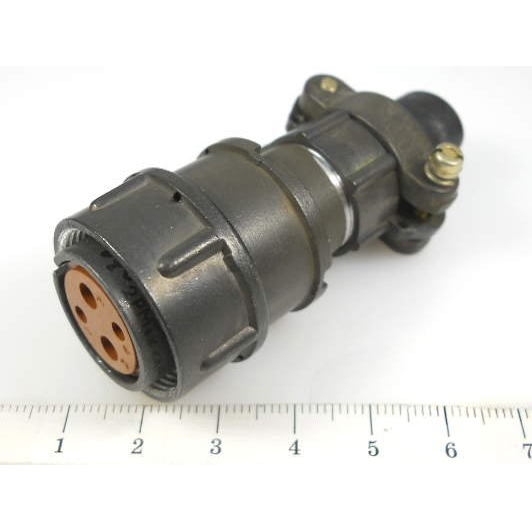

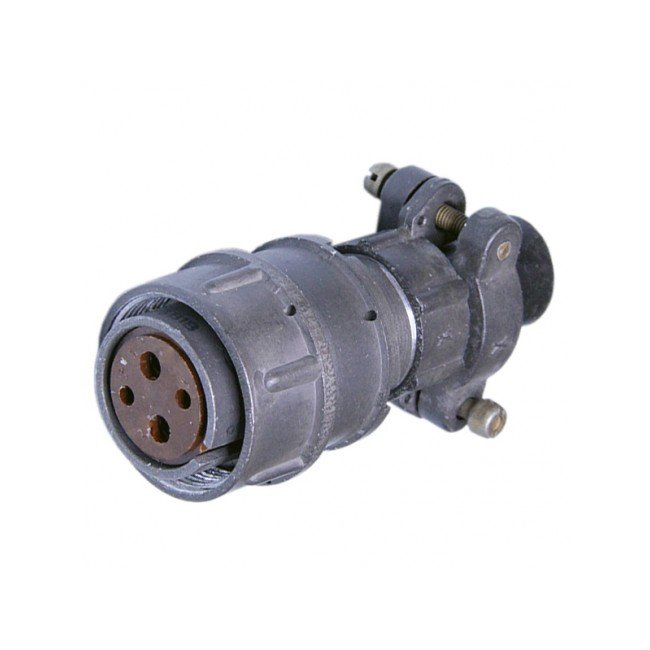

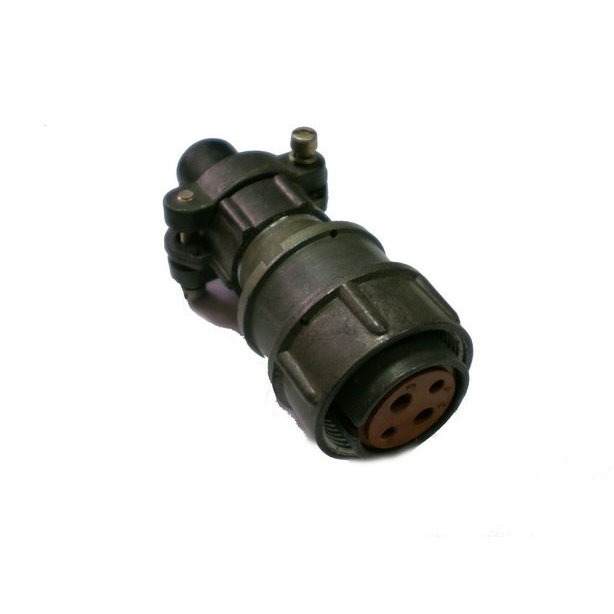

Разъем 2РМТ22КПН4Г3В1В Элекон (ОТК) относится к серии цилиндрических низкочастотных тропико‑устойчивых разъемов отечественного производства и используется в основном для кабельных соединений в промышленной и эксплуатационной аппаратуре.

• Тип: розетка кабельная , соединительный цилиндрический разъем серии 2РМТ.

• Условный размер корпуса: 22 мм (типоразмер 2РМТ‑22).

• Количество контактов: 4 контакта (2×2 мм и 2×3 мм).

• Корпус выполнен из алюминиевого сплава А‑22 с оксидным покрытием, цвет корпуса — серый.

• Изолятор — карболит (фенопласт) , цвет изолятора — коричневый.

• Контакты — извлекаемые гнезда , материал контактов латунь ЛС59‑1 , покрытие — серебро.

• Метод сочленения: резьбовой замок (навинчиваемая гайка, резьба М24×1).

• Монтаж: объёмный механический монтаж , электрическое соединение контактов — пайка.

• Рабочее напряжение: до 560 В (постоянный и переменный ток).

• Максимальный ток на контакт:

  • Ø2 мм — до 18 А ,

  • Ø3 мм — до 32 А.

• Суммарный рабочий ток разъема может достигать до 80 А в зависимости от сочетания контактов и режима работы.

• Сопротивление контактов: не более 1,6 мОм для Ø2 мм и 0,8 мОм для Ø3 мм.

• Сопротивление изоляции: не менее 5000 МОм.

• Климатическое исполнение: тропическое, устойчивость к влаге и температуре , указано как исполнение В2.1.

• Диапазон рабочих температур: от –60 °C до +100 °C.

• Теплостойкость: класс 1 по 2РМТ (100 °C).

• Разъем рассчитан на многократные сочленения–расчленения , типовой ресурс — порядка 500 циклов.

• Разъем выдерживает значительные вибрационные и ударные нагрузки (вибрация до десятков g, многократные удары до порядка 100 g).

• Разъем негерметичный : без уплотнения по кабелю, предназначен для работы в обычных промышленных условиях.

• Патрубок кабельного ввода — прямой , предназначен для неэкранированного кабеля.

• Обозначение ОТК в описаниях указывает на то, что изделия прошли приёмку по системе контроля качества завода‑изготовителя (встречается в маркировке экспортных/запасных партий).
