2РМТ22КУЭ4Ш3В1В — это негерметичный электрический разъём (вилка) производства завода «Элекон» для внутренних монтажных соединений в электрических цепях переменного и постоянного тока. Он предназначен для использования во всеклиматическом исполнении, с кабельным корпусом и угловым патрубком для экранированного кабеля.

Разъём имеет посадочный диаметр корпуса 22 мм и 4 контакта смешанного сочетания: два диаметром 2 мм и два диаметром 3 мм, с серебряным покрытием. Рабочее напряжение — до 560 В, токовая нагрузка на контакты 2 мм — до 18 А, на контакты 3 мм — до 32 А (общая для всех — до 80 А).

Сопротивление контактов не превышает 1,6 мОм для 2 мм и 0,8 мОм для 3 мм, сопротивление изоляции — не менее 5000 МОм.

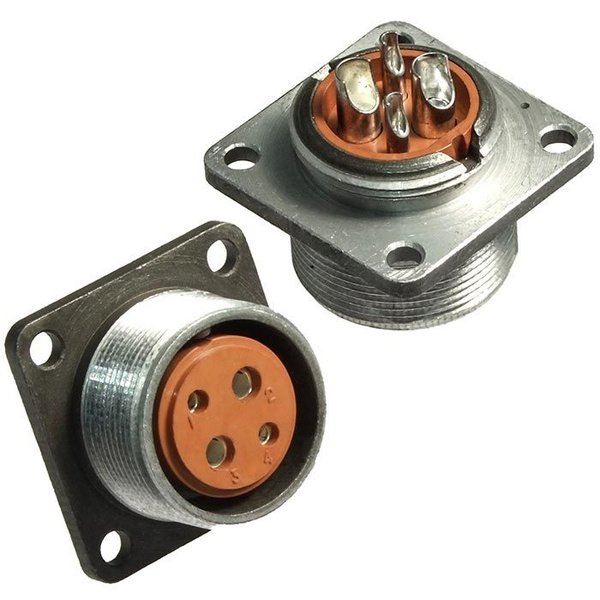

2РМТ22КПН4Г3В1В connector

Рабочий диапазон температур — от -60°C до +100°C, теплостойкость до 100°C. Электрическая прочность изоляции достигает 1850 В при 560 В рабочего напряжения и 2300 В при 700 В. Усилие расчленения гнёзд — от 1 до 4,9 Н (2 мм) и от 1,25 до 5,9 Н (3 мм).

Всё это обеспечивает пылезащищённость контактов и надёжность в различных климатических условиях.

На изображении показан типичный вид такого разъёма с чёрным корпусом и красными контактами, что соответствует конструкции 2РМТ22КУЭ4Ш3В1В.
