2РТ20У2НГ6-А

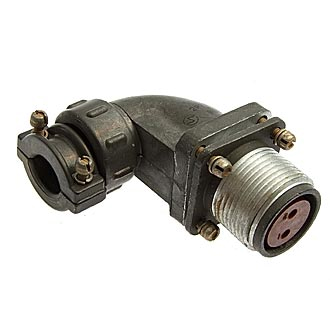

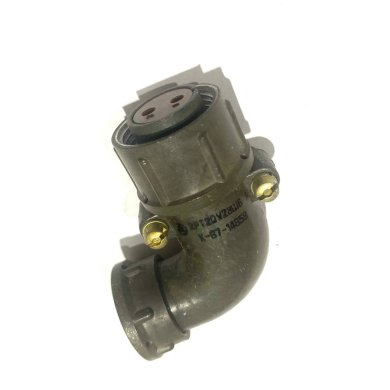

2РТ20У2НГ6-А представляет собой вилку кабельную цилиндрического разъёма серии 2РТ, предназначенную для соединения электрических цепей в промышленных и специальных применениях.

Описание

Это теплостойкий, пылебрызгозащищённый соединитель ручного соединения с внутренним объёмным монтажом, условным размером корпуса 20 мм. Конструкция включает угловой патрубок (У), два контакта диаметром 2,5 мм (2Н), гайку для неэкранированного кабеля (НГ) и изолятор класса А (А). Используется для работы с неэкранированными кабелями в цепях постоянного и переменного тока. zapadpribor

Технические характеристики

Разъём рассчитан на максимальную токовую нагрузку 25 А на контакт (общая — до 50 А) и напряжение до 700 В (амплитудное — 850 В). Сопротивление контакта не превышает 1 мОм, сопротивление изоляции — не менее 5000 МОм. Покрытие контактов — никель (Н).

Условия эксплуатации

Соединитель соответствует климатическому исполнению УХЛ, выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², одиночные удары до 5000 м/с² и многократные — до 350 м/с². Ресурс — 500 сочленений-расчленений и наработка 1000 часов.
