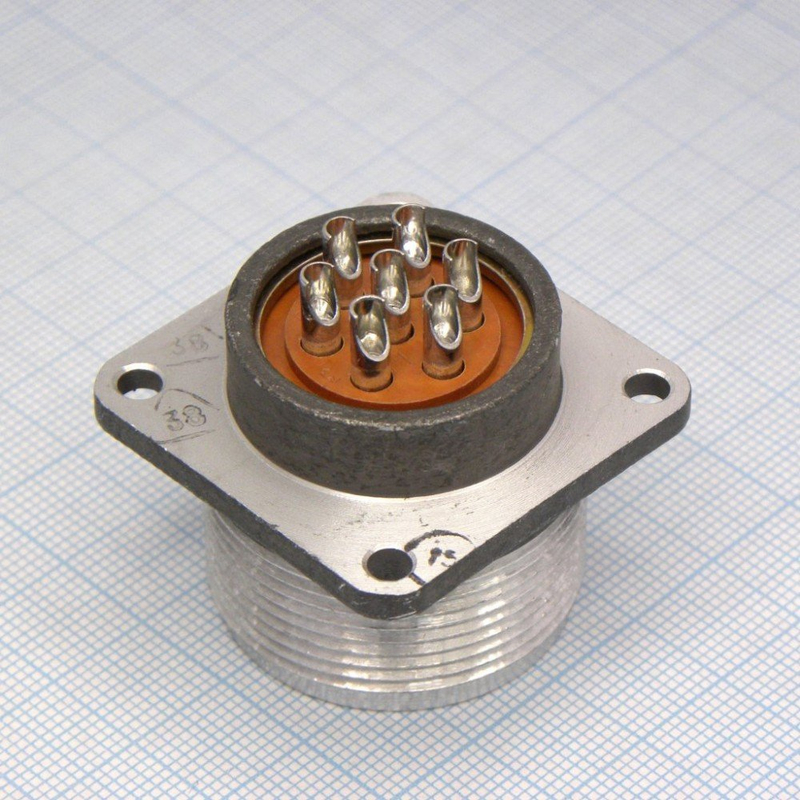

2РТТ36Б7Г19В «1» — это пылебрызгозащищенный цилиндрический низкочастотный соединитель (розетка) блочного типа, рассчитанный на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Назначение и условия применения

Этот разъём применяется в электро‑, радио‑ и контрольно‑измерительной аппаратуре, в том числе во всеклиматическом исполнении, что позволяет использовать его в широком диапазоне температур и влажности.
Соединитель предназначен для внутреннего объемного монтажа и обеспечивает надежный контакт при значительных токовых нагрузках за счёт качественной металлической оснастки и герметичной конструкции.

Расшифровка обозначения

• 2РТТ — тип: пылебрызгозащищенный цилиндрический низкочастотный разъём.

• 36 — условный размер корпуса (диаметр по габариту).

• Б — блочный корпус (монтируется в панель прибора, без кабельного патрубка).

• 7 — количество контактов: 7 шт.

• Г — розетка (монтажная часть, без патрубка).

• 19 — обозначение сочетания контактов (типоразмерный код по ТУ).

• В — всеклиматическое исполнение.

Электрические и конструктивные особенности

Контакты разъёма имеют комбинированные диаметры: 3 шт по 1,5 мм, 3 шт по 2,5 мм и 1 шт по 3,5 мм, что позволяет использовать разъём для разных по уровню тока цепей.
Сопротивление контактов невелико (порядка долей мОм для больших сечений), что обеспечивает низкие потери и стабильный контакт при токах до 20–50 А на отдельный контакт и суммарной нагрузке до примерно 155 А.

Комплектация и эксплуатация

Разъём применяется парами с соответствующей вилкой (часть 2РТТ36Б7Ш19В или аналогичной серии) и обеспечивает быстро‑разъёмное соединение приборов и кабелей.
Конструкция предусматривает ручное соединение «запуск‑поворот‑фиксация», пылебрызгозащиту и удовлетворяет требованиям общих ТУ на разъёмы 2РТТ, что позволяет использовать их в промышленных и военных изделиях.

Мы можем дополнительно описать типовые схемы включения, варианты замены или особенности монтажа в панель.
