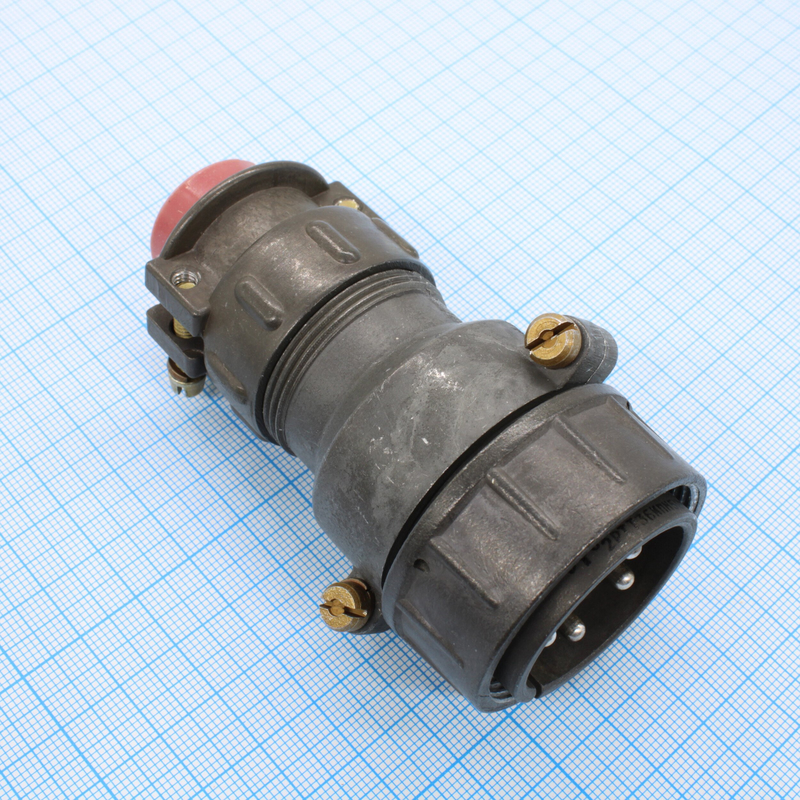

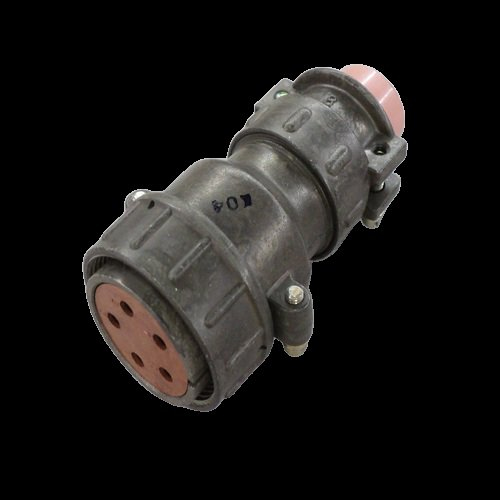

2РТТ36КПНГ18В — это низкочастотный цилиндрический электрический соединитель всеклиматического исполнения, предназначенный для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Он работает с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

Условное обозначение 2РТТ36КПН5Г18В расшифровывается так: 2РТТ — тип соединителя, 36 — условный размер корпуса, К — кабельный корпус, П — прямой патрубок, Н — неэкранированный монтаж, 5 — число контактов, Г — золотистое покрытие или аналог, 18 — диаметр установки, В — всеклиматическое исполнение.​

Основные характеристики

Соединитель состоит из вилки и розетки (приборной или кабельной), имеет резьбовое сочленение с одношпоночной поляризацией и покрытие контактов серебром. Монтаж выполняется пайкой внутренним объемным способом, рабочая температура — от -60 до +100 °C, минимальная наработка — 1000 часов, количество сочленений-расчленений — 500. Сопротивление изоляции не менее 5000 МОм, выдерживает вибрацию до 5000 Гц и механические удары до 10000 м/с².

Применение

Используется в различных видах аппаратуры для надежного соединения проводов, кабелей, узлов и блоков, включая условия повышенной влажности (до 98% при +40 °C) и пониженного давления. Взаимосочленяем с разъемами ШР и 2РТ-А по соответствующим ТУ.
