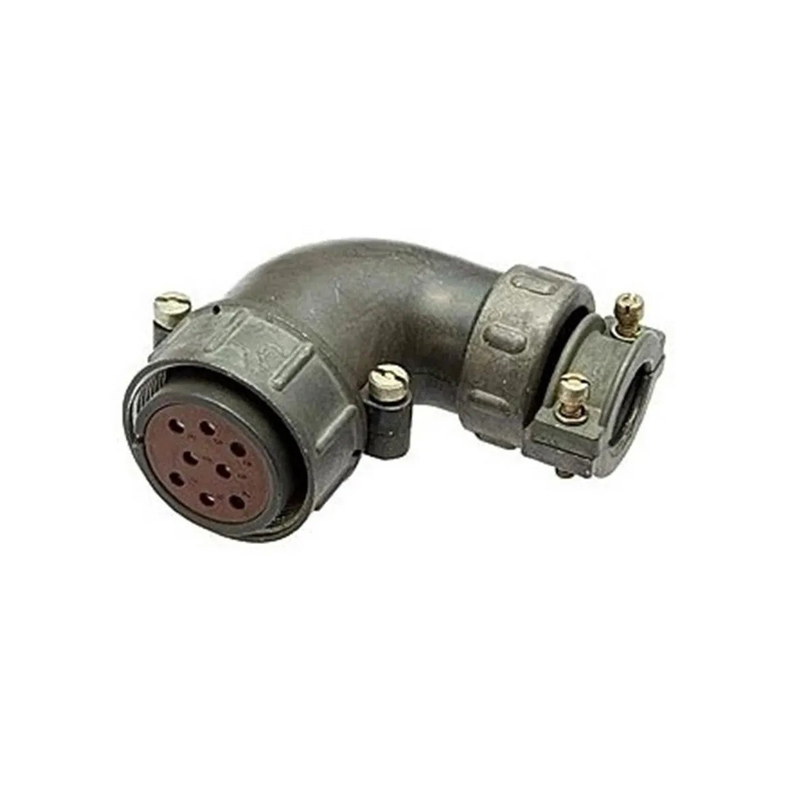

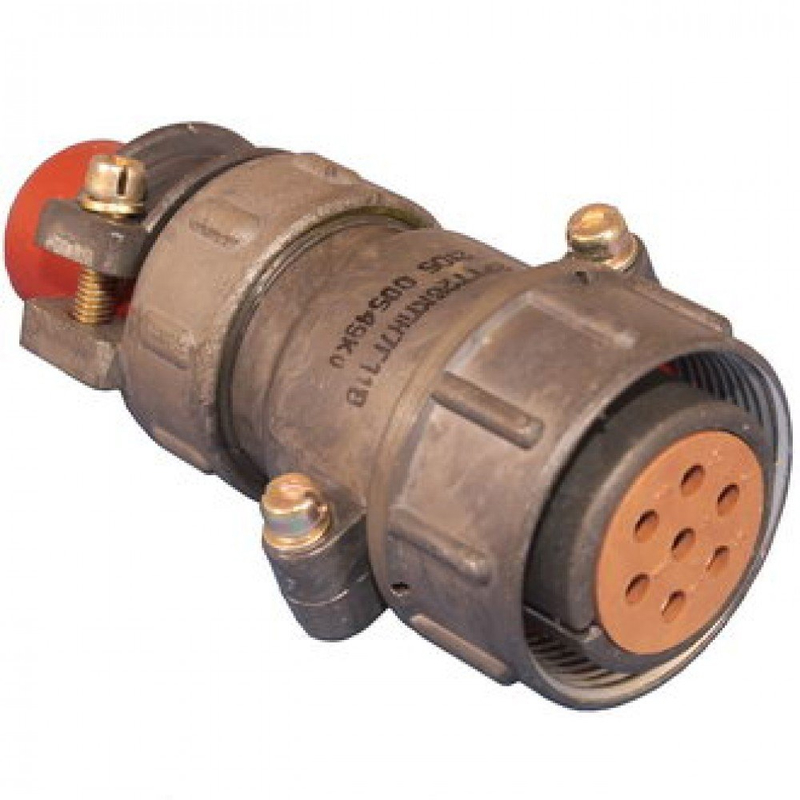

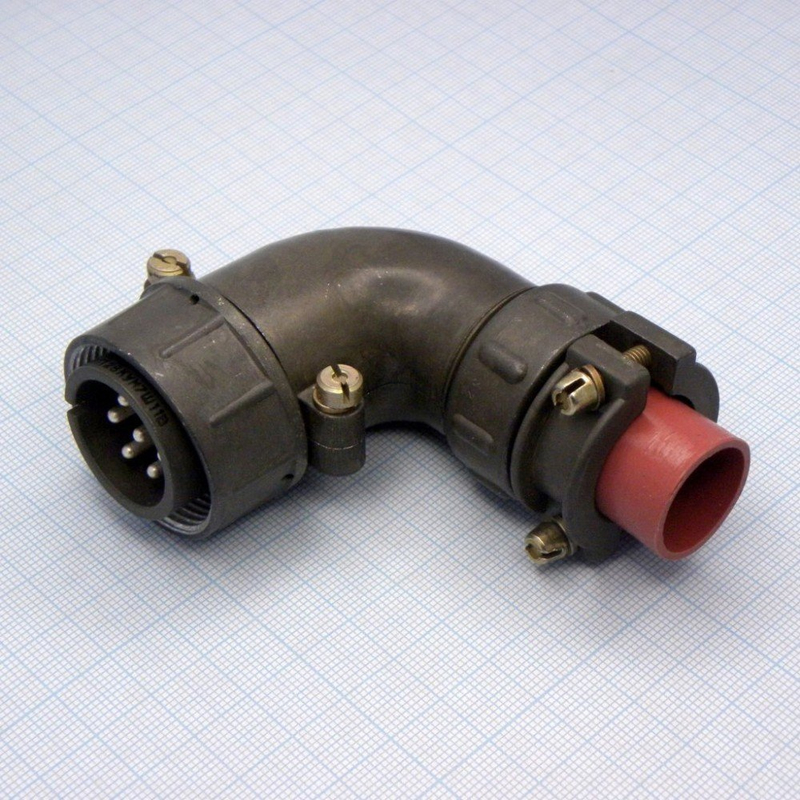

2РТТ28КУН7Г11В «5» — это низкочастотный цилиндрический электрический соединитель (розетка кабельная) объемного монтажа с резьбовой фиксацией в сочлененном положении. Он предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц.

Основные характеристики

Соединитель имеет корпус условного размера 28, 7 контактов диаметром 2,5 мм для пайки проводов сечением 0,15–2,5 мм² (максимальный ток на контакт — до 35 А). Максимальное рабочее напряжение — 850 В, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Угловой патрубок с гайкой предназначен для монтажа неэкранированного кабеля; корпус из алюминиевого сплава с оксидированием, одношпоночная поляризация.

Условия эксплуатации

Рабочая температура — от -60 до +100 °C, выдерживает вибрацию (1–5000 Гц, до 150 г), удары (до 1000 г), влажность 98% при +40 °C и пониженное давление до 1,3·10⁻⁴ Па. Ресурс: 1000 часов наработки, 500 сочленений-расчленений, срок сохраняемости — 15 лет.

Применение

Используется в промышленных и специальных системах, включая авиакосмическую технику, благодаря всеклиматическому исполнению (климатическое исполнение В). Приемка «5» соответствует виду «ВП, ПЗ» по нормам ГЕ0.364.120ТУ.
