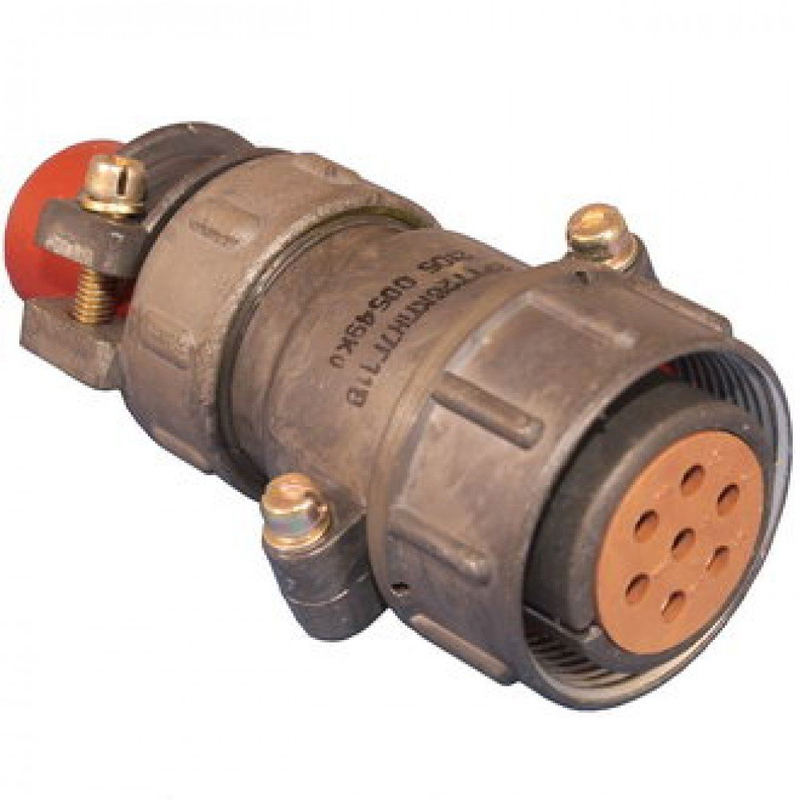

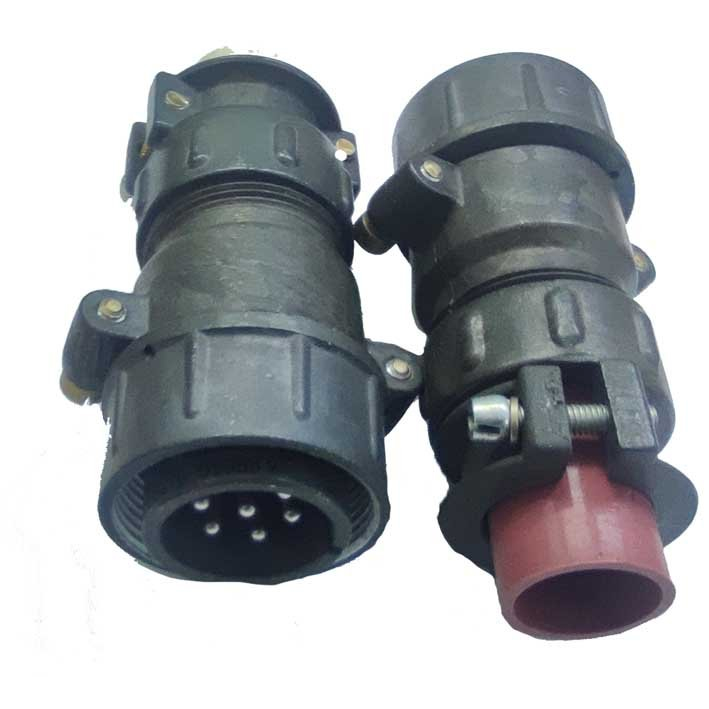

2РТТ28КУН7Ш11В (Э) представляет собой кабельную вилку из серии цилиндрических низкочастотных соединителей 2РТТ общего назначения.

Назначение

Она применяется в радиоэлектронной и радиотехнической аппаратуре для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Соединители серии 2РТТ имеют резьбовое сочленение, одношпоночную поляризацию и покрытие контактов серебром, монтаж выполняется пайкой.

Конструкция

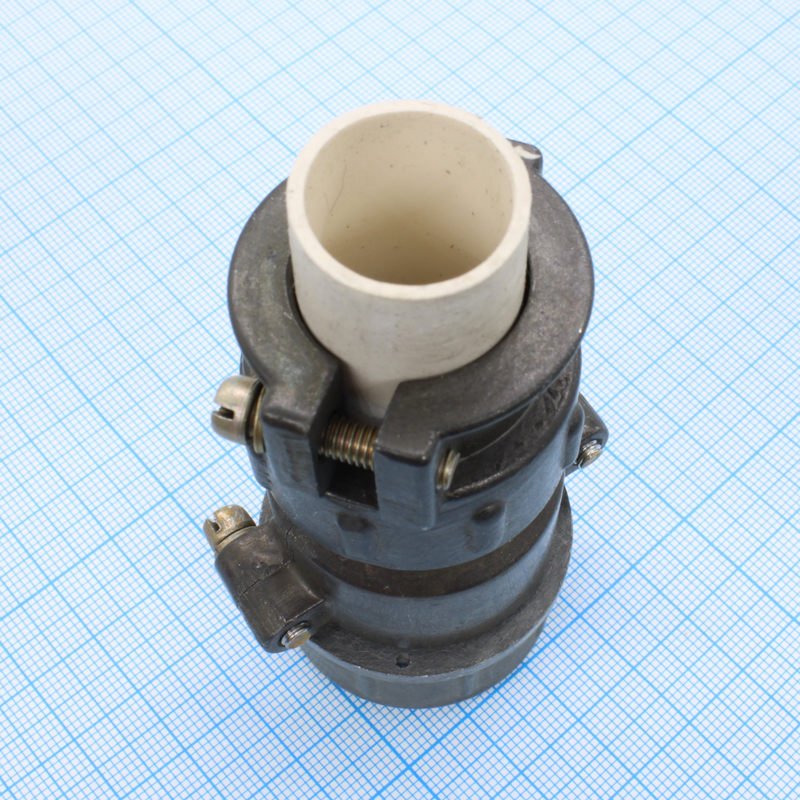

Это кабельная вилка с угловым патрубком (У), гайкой для монтажа (Н) и неэкранированным кабелем, всеклиматического исполнения (В). Обозначение расшифровывается как: 2РТТ — тип, 28 — условный размер корпуса, К — кабельный корпус, У — угловой патрубок, Н — гайка, 7 — число контактов, Ш — диаметр контактов 2,5 мм, 11 — конструктивные особенности, В — всеклиматическое.

Технические характеристики

Соединитель рассчитан на 7 контактов диаметром 2,5 мм с максимальной токовой нагрузкой 25 А на контакт (общая до 175 А). Максимальное рабочее напряжение — до 700 В (амплитудное 850 В), сопротивление контакта не более 1 мОм, сопротивление изоляции не менее 1000 МОм.

Климатические и механические параметры

Рабочая температура от -60 до +100 °С (смена до +180 °С), всеклиматическое исполнение подходит для условий пониженного давления до 1,3×10⁻⁴ Па. Выдерживает вибрацию 1–1000 Гц с ускорением 100 м/с², удары до 10000 м/с², наработка не менее 1000 ч при 500 сочленениях-расчленениях, срок сохраняемости 15 лет.
