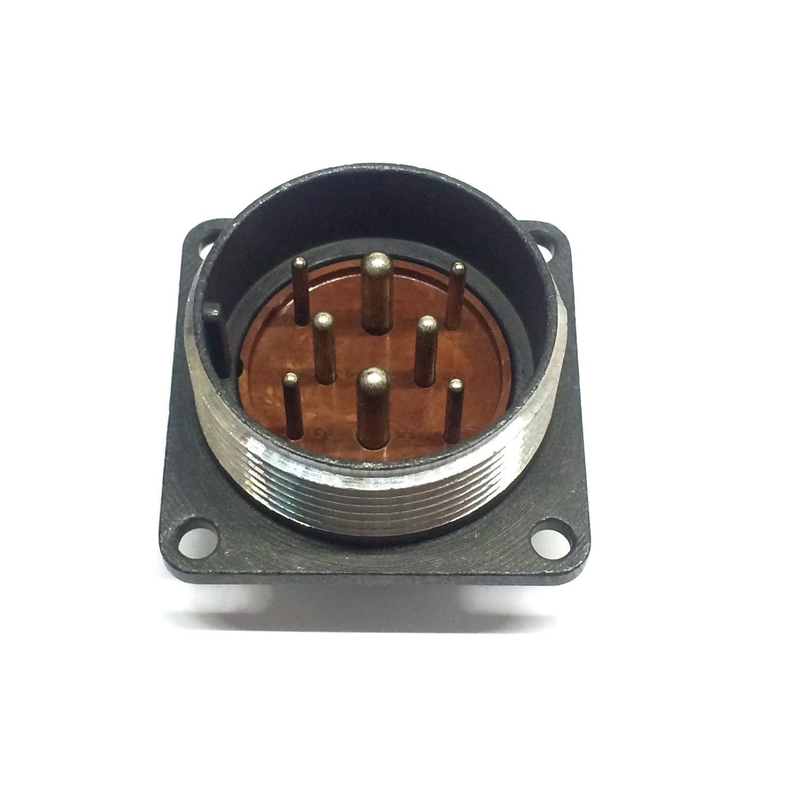

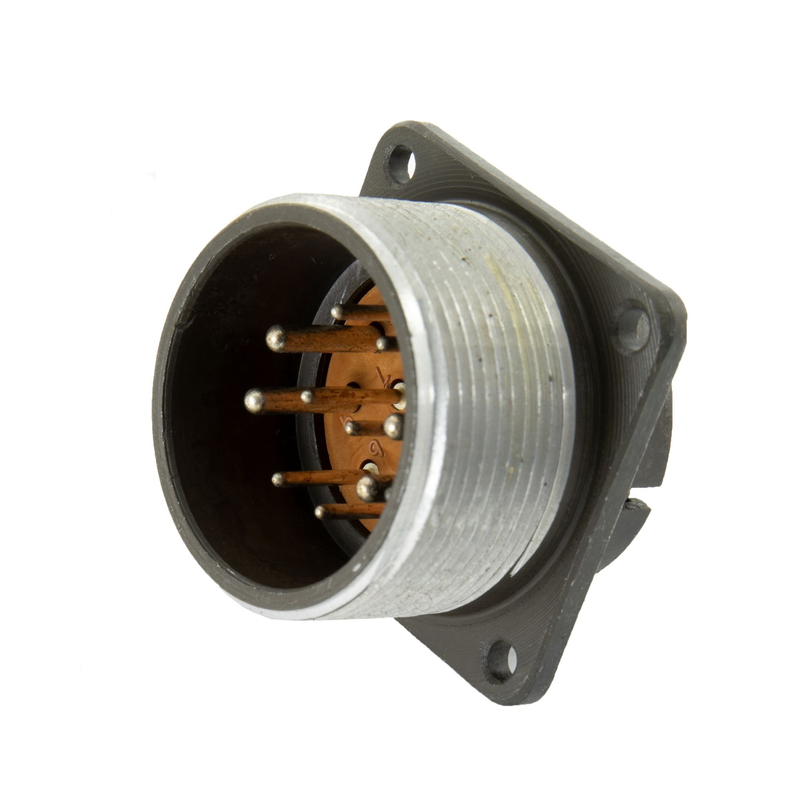

2РТТ32Б8Ш42В — это блочная приборная вилка цилиндрического типа из серии соединителей 2РТТ, предназначенная для надежного электрического соединения в цепях постоянного и переменного тока (до 3 МГц). Она широко применяется в радиоэлектронной и радиотехнической аппаратуре как универсальный разъем общего назначения.

Условное обозначение

Обозначение расшифровывается так:

• 2РТТ — тип соединителя (цилиндрический теплостойкий низкочастотный).

• 32 — условный размер корпуса.

• Б — блочный (приборный) тип корпуса.

• 8 — количество контактов.

• Ш — вилка.

• 42 — комбинация контактов.

• В — всеклиматическое исполнение.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 700–850 В (амплитудное значение) и токовую нагрузку на контакт до 10–20 А. +2
Диаметр контактов — 1,5 мм, материал — серебро, сопротивление контакта — не более 2,5 мОм, сопротивление изоляции — не менее 1000–5000 МОм. +2
Сочленение резьбовое, монтаж — пайка, габариты — около 40×40×42 мм, ресурс — 500 сочленений-расчленений и наработка не менее 1000 часов.

Условия эксплуатации

Разъем выдерживает вибрацию (1–1000 Гц, до 100–300 м/с²), удары (до 10 000 м/с² одиночные, 1500 м/с² многократные) и линейное ускорение до 2000 м/с². +1
Температурный диапазон — от -60°C до +100°C (с кратковременным нагревом до +180°C), работает при пониженном давлении 1,3·10⁻⁴ Па. +2
Срок сохраняемости — минимум 15 лет.
