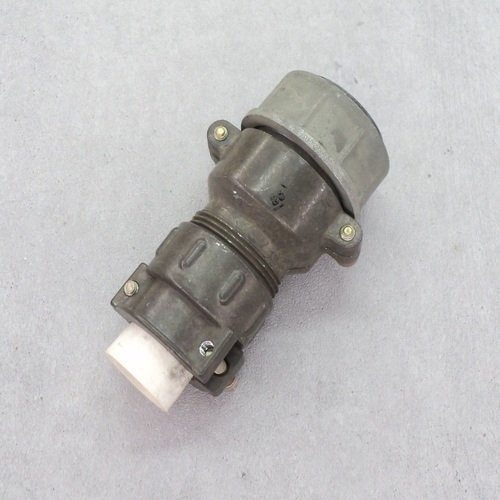

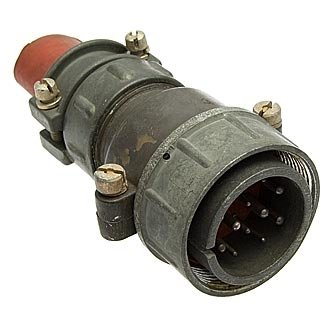

2РТТ32КПЭ-12Ш-16В — это низкочастотный цилиндрический электрический соединитель объемного монтажа с резьбовой фиксацией, предназначенный для надежного соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Он работает в цепях постоянного и переменного токов частотой до 3 МГц при максимальном напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединитель имеет условный размер корпуса 32, кабельный вид (К), прямой патрубок (П), эластичный ввод (Э), 12 штыревых (Ш) и 16-векторных контактов диаметром 1,5 мм, всеклиматическое исполнение (В).

Рабочий ток на контакт достигает 20 А, сопротивление контактов — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм.

Диапазон рабочих температур — от -60 до +100 °C, выдерживает вибрацию до 1500 м/с² (150 g), механические удары, влажность 98% при +40 °C и пониженное давление до 1,3·10⁻⁴ Па.

Назначение и конструкция

Используется в различных видах аппаратуры благодаря теплостойкости, тропикоустойчивости и негерметичному типу.

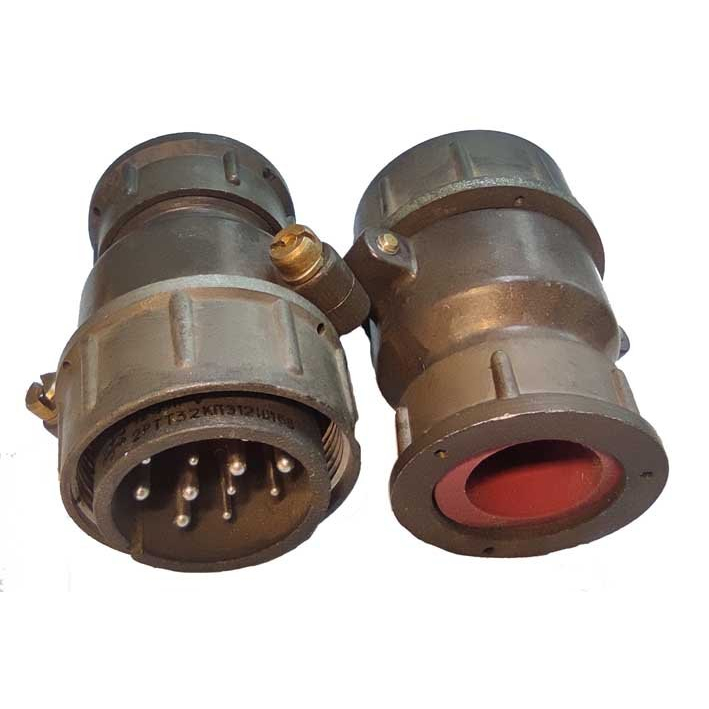

Состоит из вилки и розетки (приборных или кабельных частей), монтаж — пайкой, внутренний, покрытие контактов — серебро.

Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.
