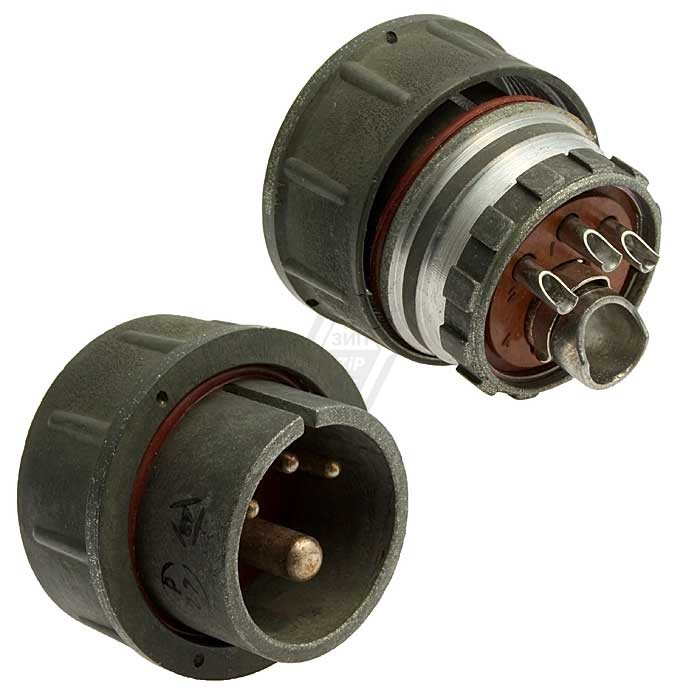

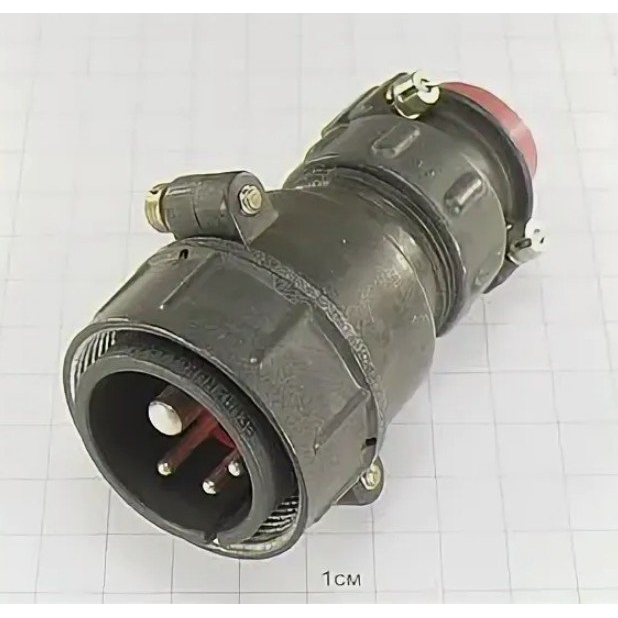

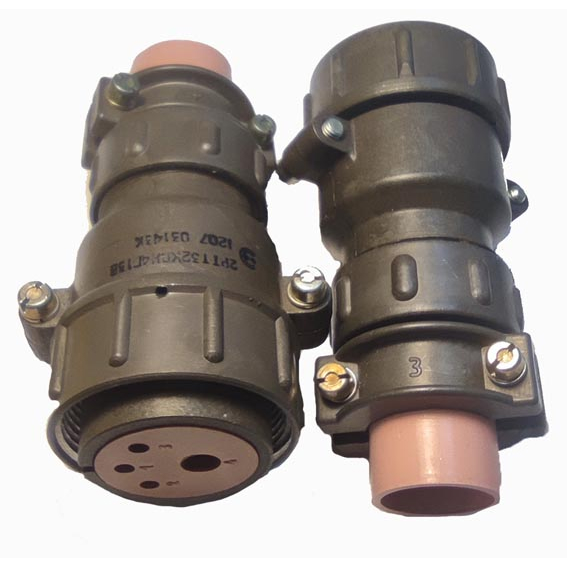

2РТТ32КПН4Ш13В — это цилиндрическая низкочастотная многоконтактная вилка кабельная из серии 2РТТ, предназначенная для работы в цепях постоянного, переменного (до 3 МГц) и импульсного тока при повышенных требованиях к надежности соединения. Маркируется как замена вилки серии ШР32П4НГ14 и применяется в аппаратуре, где требуется совместимость с этой серией разъемов.

Назначение и область применения

• Работа в цепях питания и сигналов, в том числе силовых, в промышленной и транспортной аппаратуре.

• Обеспечивает устойчивость соединения к вибрации, ударным нагрузкам и воздействию окружающей среды (пылебрызгозащищенное исполнение).

• Используется в измерительной технике, связи, энергетике, транспортной и спецаппаратуре, где важны герметичность и механическая прочность.

Расшифровка обозначения 2РТТ32КПН4Ш13В

• 2РТТ — серия: теплостойкий, цилиндрический, низкочастотный, пылебрызгозащищенный соединитель нормальных габаритов.

• 32 — условный размер корпуса (габарит, серия корпусов 16, 20, 28, 32, 36, 40, 48, 55, 60 и т.п.).​

• К — кабельная часть (для монтажа на кабель).

• П — прямая (обычно обозначает тип патрубка/исполнения кабельного ввода).

• Н — разновидность исполнения (конкретизирована в ТУ, обычно связано с типом патрубка/гаек/кожуха).​

• 4 — количество контактов (4 силовых контакта).​

• Ш — вилка (штекерная часть; ответная часть — «Г» розетка).​

• 13 — вариант сочетания контактов/условное обозначение схемы контактов.​

• В — всеклиматическое исполнение (работа в широком диапазоне климатических условий).​

Основные технические характеристики серии 2РТТ

(конкретные значения относятся к линейке 2РТТ и в том числе к 2РТТ32КПН4Ш13В)

• Напряжение работы: до 700–850 В (амплитудное значение до 850 В) в зависимости от исполнения и ТУ.

• Токи: рассчитаны на значительные токи (для 4‑контактных исполнений — силовое применение, точный ток указывается в паспорте, типичные значения для подобных вилок — десятки ампер).

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.​

• Тип тока: постоянный, переменный (частотой до 3 МГц), а также импульсные режимы.

• Сочленение: резьбовое, с однопазовой поляризацией корпуса (исключает неправильное соединение).

• Покрытие контактов: серебро (улучшенный переходной контакт, пониженное сопротивление).

• Монтаж проводников: пайка проводов к контактам.

• Кабель: возможен монтаж как экранированного, так и неэкранированного кабеля, в зависимости от варианта патрубка и концевой гайки.

• Вибропрочность: рассчитан на синусоидальную вибрацию (характеристика указывается в справочнике по 2РТТ, обычно для транспортной и промышленной аппаратуры).​

Конструктивные особенности

• Корпус цилиндрический, металл, с резьбовым соединением и ключом (паз/шпонка) для поляризации.

• Кабельный патрубок может быть с резиновым кожухом или без него, в зависимости от конкретного исполнения поставки.

• Пылебрызгозащищенное и теплостойкое исполнение, адаптированное к эксплуатации в жестких условиях (температура, влага, пыль, вибрация).

• Конструкция рассчитана так, чтобы обеспечивать стабильный контакт при многократных циклах сочленения/расчленения и воздействии механических нагрузок.
