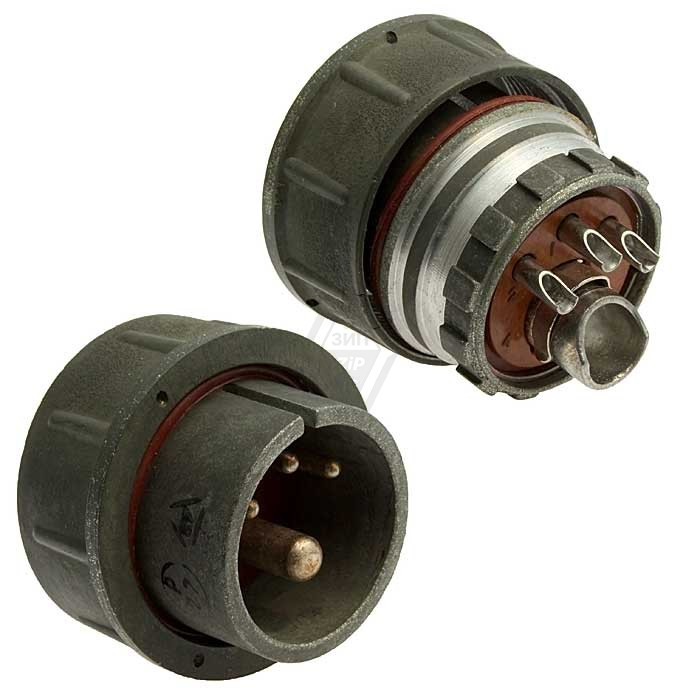

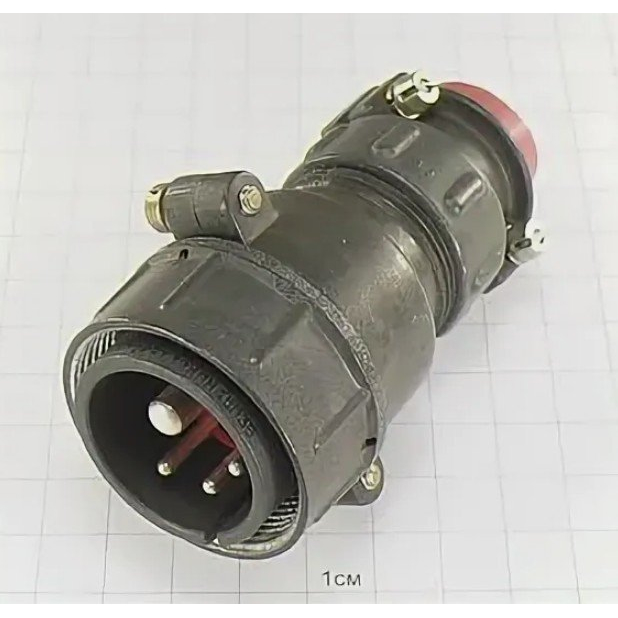

2РТТ32КПН4Ш13В — это кабельная вилка цилиндрического разъёма серии 2РТТ, предназначенная для надёжного соединения электрических цепей. Она служит заменой модели ШР32П4НГ14 и широко применяется в промышленности для передачи сигналов или энергии.

Назначение

Вилка работает в цепях постоянного, переменного тока (частотой до 3 МГц) и импульсного тока при напряжении до 700 В (амплитудное значение 850 В). Обеспечивает устойчивость к вибрациям, пыли и брызгам, подходит для энергетики, автомобилестроения, телекоммуникаций. +3

Характеристики

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Покрытие контактов: серебро, метод монтажа — пайка.

• Количество сочленений/расчленений: до 500 циклов, наработка — минимум 1000 часов.​

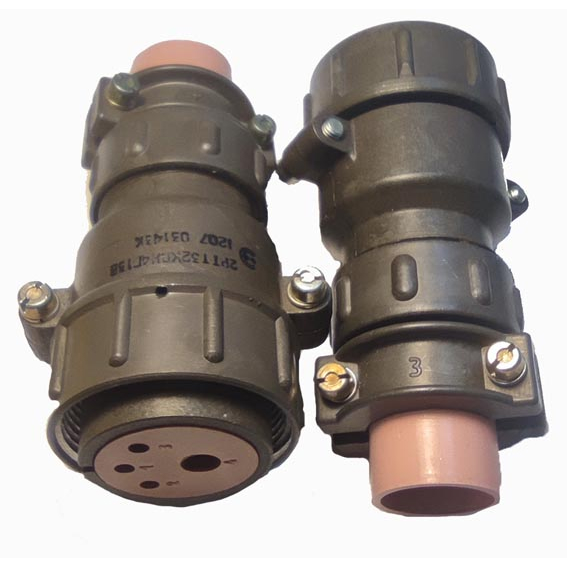

  Соединитель состоит из вилки и розетки (кабельных или приборных), с резьбовым соединением и одношпоночной поляризацией.

Расшифровка маркировки

2РТТ — теплостойкий пылебрызгозащищённый цилиндрический разъём нормальных габаритов; 32 — условный размер корпуса; КПН — кабельная вилка с прямым патрубком; 4 — число контактов; Ш — шпонка; 13 — диаметр патрубка в мм; В — всеклиматическое исполнение.

Монтаж и применение

Изготавливается для экранированного или неэкранированного кабеля, с резиновым кожухом или без него. Поставляется в соответствии с ТУ ГЕ0.364.120, подходит для внутреннего монтажа в различных климатических условиях.
