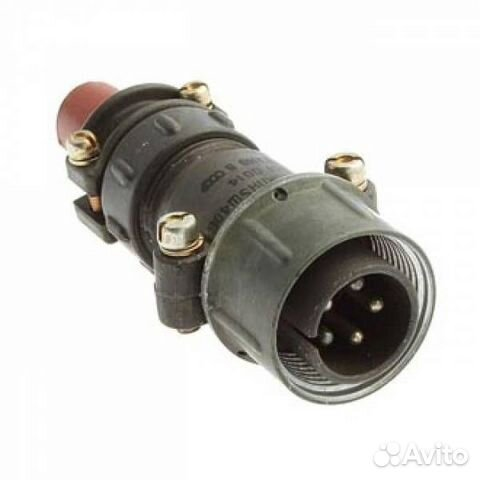

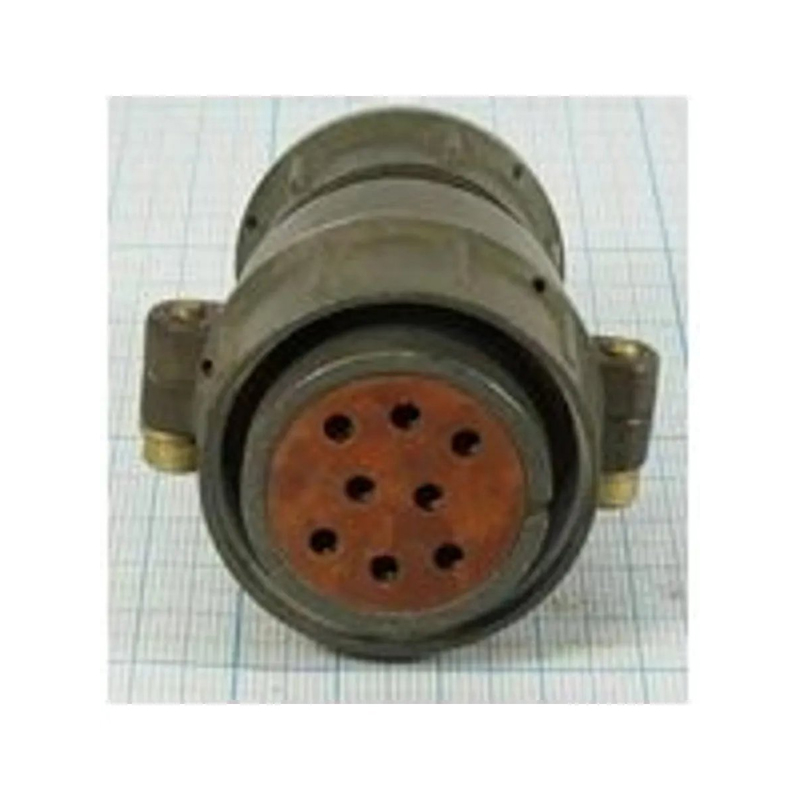

2РТТ32КПН8Ш14 — это низкочастотный цилиндрический соединитель серии 2РТТ, предназначенный для надежного соединения электрических цепей в электро- и радиоаппаратуре. Он состоит из вилки и розетки, которые могут быть приборными или кабельными, с резьбовой фиксацией для прочности.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: 2РТТ — тип соединителя, 32 — условный размер корпуса, К — кабельный корпус, П — прямой патрубок, Н — шестигранный упор, 8 — число контактов, Ш — шаг 14 мм между рядами, 14 — схема расположения контактов.

Технические характеристики

Соединитель рассчитан на рабочий ток до 20–200 А на контакт (в зависимости от диаметра), максимальное напряжение 850 В и частоту до 3 МГц. Он выдерживает вибрацию до 5000 Гц с ускорением 300 м/с², удары до 10000 м/с², температуру от -60 до +100 °C, влажность 98% при +40 °C и давление до 1,3·10⁻⁴ Па. Сопротивление контактов не превышает 1–2,5 МОм (для диаметров 1,5–2,5 мм), изоляции — не менее 5000 МОм; ресурс — 1000 часов наработки и 500 сочленений-расчленений.

Применение

Используется в различных видах аппаратуры для подключения проводов, кабелей и блоков, в том числе во всеклиматическом исполнении для суровых условий.​
