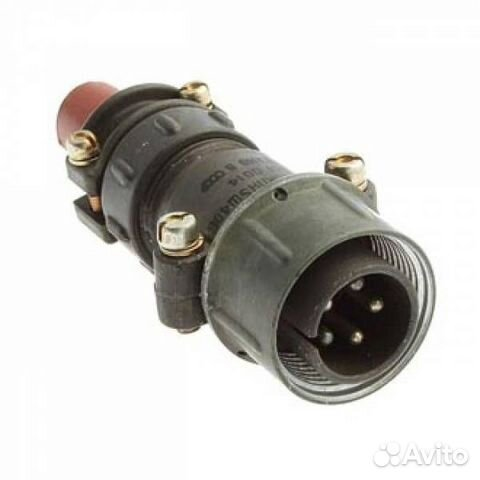

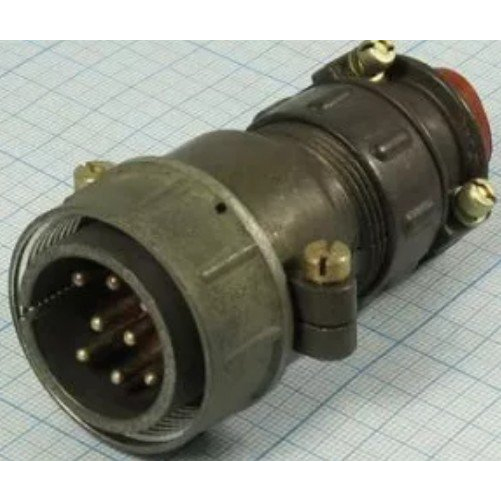

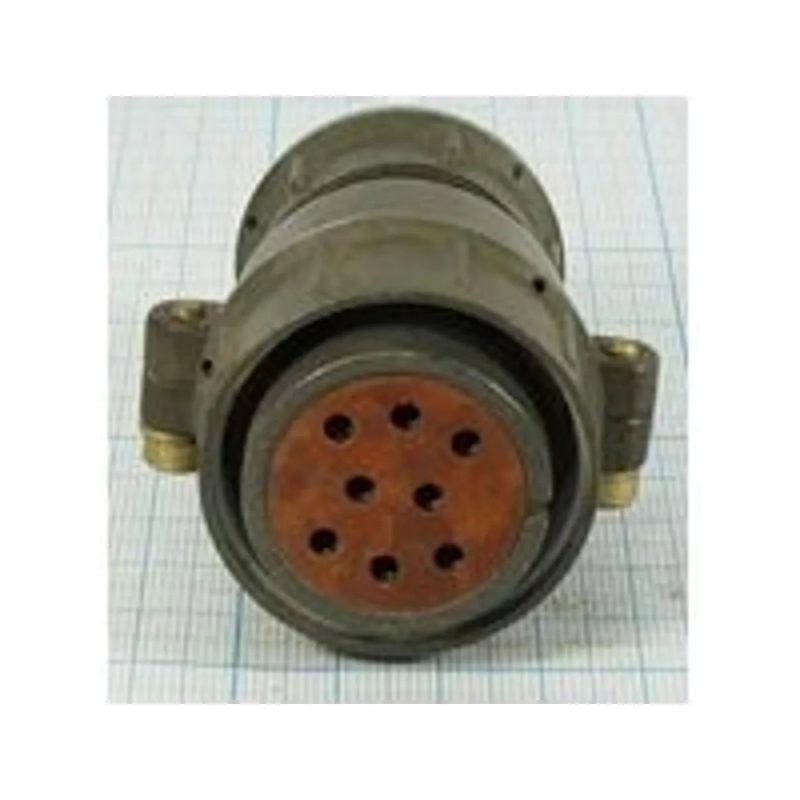

2РТТ32КПН8Ш14В
Цена:
3550 ₽
Техническое описание:
2РТТ32КПН8Ш14В
2РТТ32КПН8Ш14В — это кабельная вилка цилиндрического разъёма серии 2РТТ, предназначенная для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.
Описание
Разъёмы 2РТТ теплостойкие и пылебрызгозащищённые, с ручным соединением и внутренним объёмным монтажом. Они соединяют цепи с токовой нагрузкой до 35 А на контакт (общая до 175 А) и напряжением до 700 В (амплитудное 850 В).
Сочленение резьбовое, поляризация одношпоночная, покрытие контактов — серебро, монтаж — пайка. Подходит для экранированного или неэкранированного кабеля во всеклиматическом исполнении.
Расшифровка обозначения
2РТТ — теплостойкий пылебрызгозащищённый цилиндрический разъём нормальных габаритов.
32 — условный размер корпуса.
К — кабельный корпус.
П — прямой патрубок.
Н — гайка для неэкранированного кабеля.
8Ш — вилка с 8 контактами диаметром 2,5 мм.
14 — сочетание контактов.
В — всеклиматическое исполнение.
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество контактов | 8 шт. Ø 2,5 мм |
| Сопротивление контакта | ≤ 1 мОм +1 |
| Рабочий ток на контакт | 25–35 А +1 |
| Рабочая частота | до 3 МГц +1 |
| Сопротивление изоляции | ≥ 5000 МОм |
| Количество соединений | 500 +1 |
| Температура эксплуатации | от -60°C до +100°C +1 |
| Вибрация | 1–5000 Гц, до 300 м/с² |
| Удар | до 10000 м/с² (одиночный) +1 |
Габариты: около 55×41,5×84 мм, наработка ≥ 1000 ч. Ответная розетка — например, ШР32П8ЭГ3.
2РТТ32КПН8Ш14В
2РТТ32КПН8Ш14В — это кабельная вилка цилиндрического разъёма серии 2РТТ, предназначенная для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.
Описание
Разъёмы 2РТТ теплостойкие и пылебрызгозащищённые, с ручным соединением и внутренним объёмным монтажом. Они соединяют цепи с токовой нагрузкой до 35 А на контакт (общая до 175 А) и напряжением до 700 В (амплитудное 850 В).
Сочленение резьбовое, поляризация одношпоночная, покрытие контактов — серебро, монтаж — пайка. Подходит для экранированного или неэкранированного кабеля во всеклиматическом исполнении.
Расшифровка обозначения
2РТТ — теплостойкий пылебрызгозащищённый цилиндрический разъём нормальных габаритов.
32 — условный размер корпуса.
К — кабельный корпус.
П — прямой патрубок.
Н — гайка для неэкранированного кабеля.
8Ш — вилка с 8 контактами диаметром 2,5 мм.
14 — сочетание контактов.
В — всеклиматическое исполнение.
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество контактов | 8 шт. Ø 2,5 мм |
| Сопротивление контакта | ≤ 1 мОм +1 |
| Рабочий ток на контакт | 25–35 А +1 |
| Рабочая частота | до 3 МГц +1 |
| Сопротивление изоляции | ≥ 5000 МОм |
| Количество соединений | 500 +1 |
| Температура эксплуатации | от -60°C до +100°C +1 |
| Вибрация | 1–5000 Гц, до 300 м/с² |
| Удар | до 10000 м/с² (одиночный) +1 |
Габариты: около 55×41,5×84 мм, наработка ≥ 1000 ч. Ответная розетка — например, ШР32П8ЭГ3.
