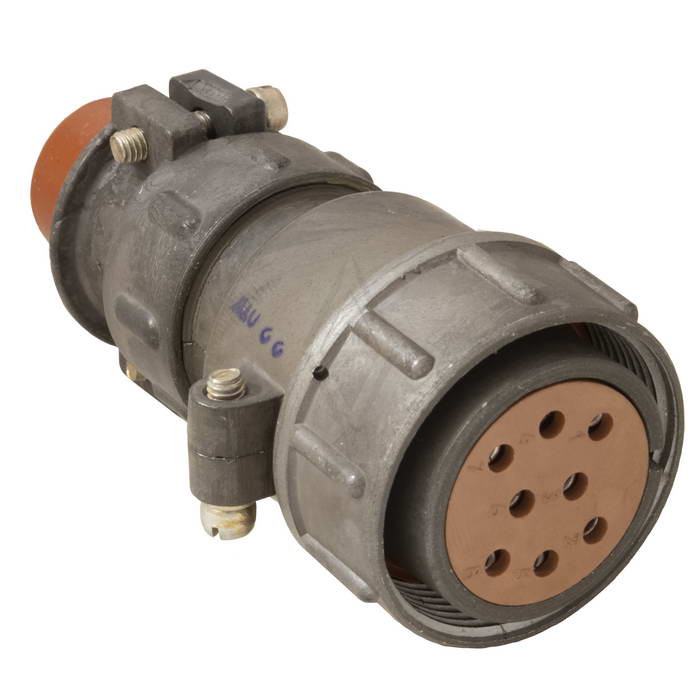

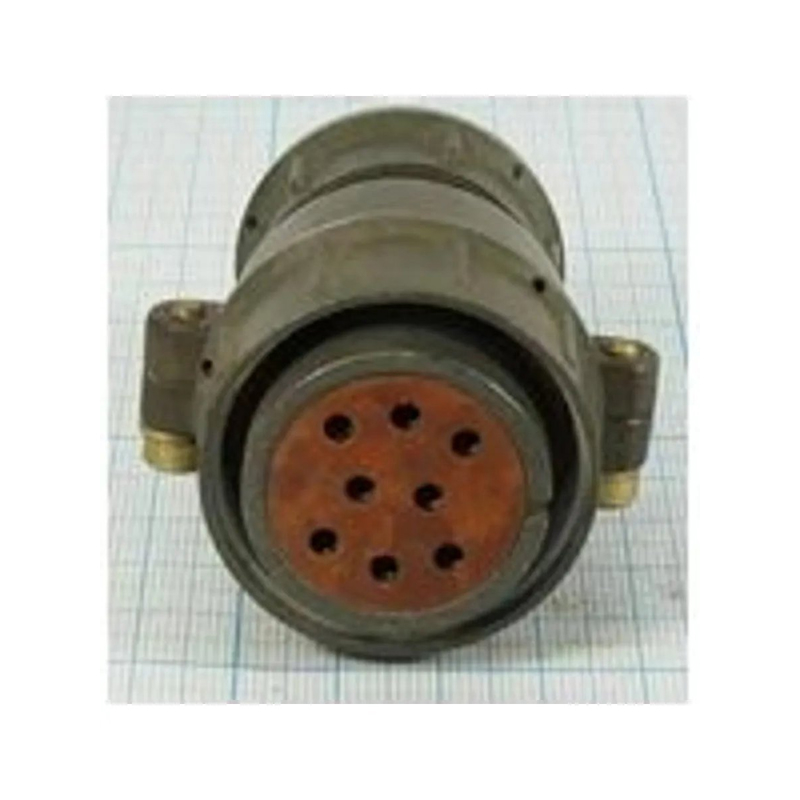

Соединитель 2РТТ32КПН8Г14В — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она имеет пылебрызгозащитное исполнение и используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Основные характеристики:

• Тип соединителя : 2РТТ — пылебрызгозащищенный.

• Условный размер корпуса : 32.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 8.

• Часть соединителя : розетка (Г).

• Сочетание контактов : Условное число 14.

• Климатическое исполнение : Всеклиматическое (В).

Технические параметры:

• Максимальная токовая нагрузка : До 35 А на одиночный контакт и 175 А суммарно на соединитель.

• Максимальное рабочее напряжение : До 850 В.

• Сопротивление контактов : Не более 1 мОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : До 500.

• Диаметр контакта : 2,5 мм.

• Покрытие контактов : Серебро.

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

• Габаритные размеры : 84?41,5?55 мм.

Условия эксплуатации:

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, ускорение до 300 м/с?.

• Механический удар : Ускорение одиночного действия до 10 000 м/с?, многократного действия до 1500 м/с?.

• Температурный диапазон : От -60°C до +100°C.

• Атмосферное давление : До 1,3·10?? Па (10?? мм рт. ст.).
