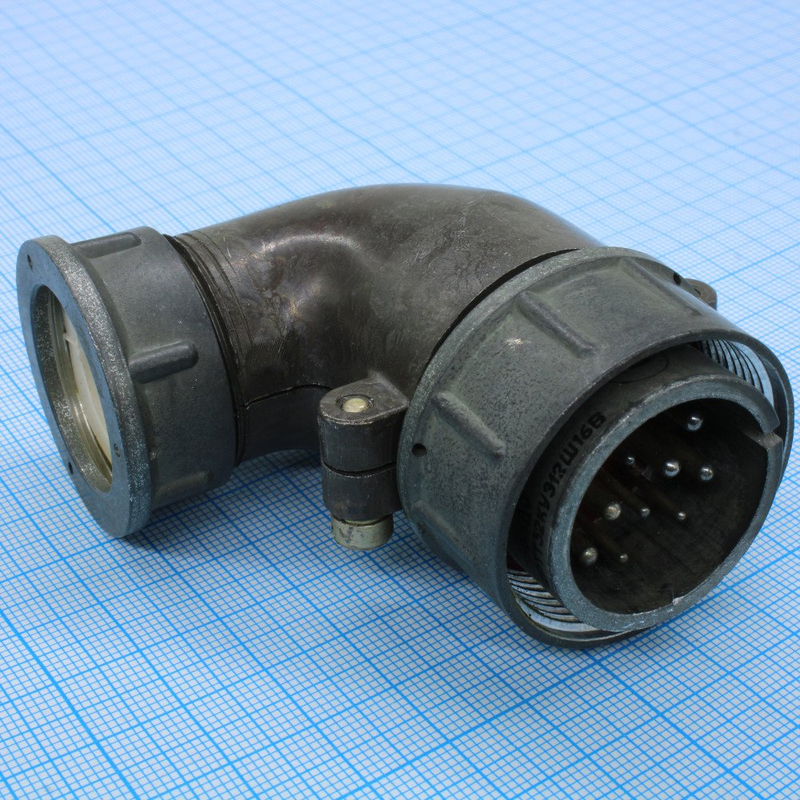

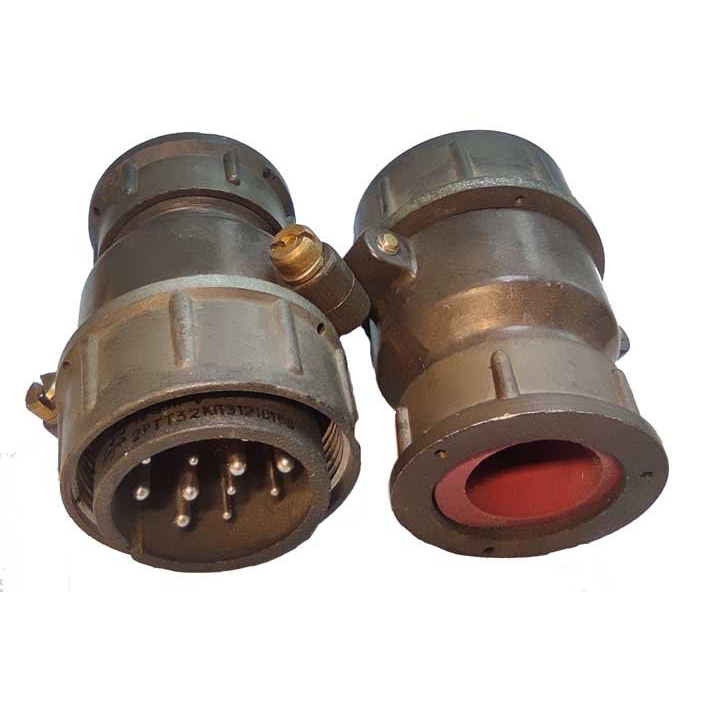

2РТТ32КУЭ-12Ш-16В — это цилиндрический низкочастотный электрический соединитель всеклиматического исполнения, предназначенный для надежного соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Основное назначение

Он работает в цепях постоянного и переменного тока частотой до 3 МГц при максимальном напряжении до 850 В (амплитудное значение). Соединитель состоит из вилки (Ш — обозначение вилки) и розетки, которые могут быть приборными или кабельными, с резьбовой фиксацией.

Технические характеристики

Максимальный рабочий ток на одиночный контакт достигает 20 А, сопротивление контактов минимально (для диаметра 1,5 мм). Диапазон рабочих температур — от -60 до +100 °C, устойчивость к вибрации (1–5000 Гц, до 30g), ударам (до 1000g) и повышенной влажности до 98% при +40 °C.

Расшифровка обозначения

• 2РТТ — тип соединителя (негерметичный, теплостойкий, тропикоустойчивый).

• 32 — условный размер корпуса.

• К — кабельный корпус.

• УЭ — прямой патрубок для экранированного кабеля.

• 12 — количество контактов.

• Ш — вилка.

• 16 — сочетание контактов.

• В — всеклиматическое исполнение.

Монтаж выполняется объемно пайкой, срок службы — до 500 сочленений-расчленений, наработка не менее 1000 часов. ​
