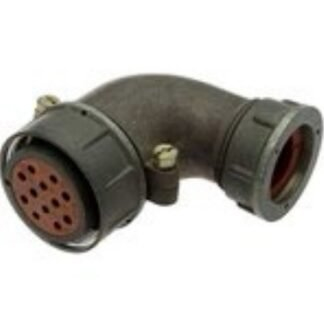

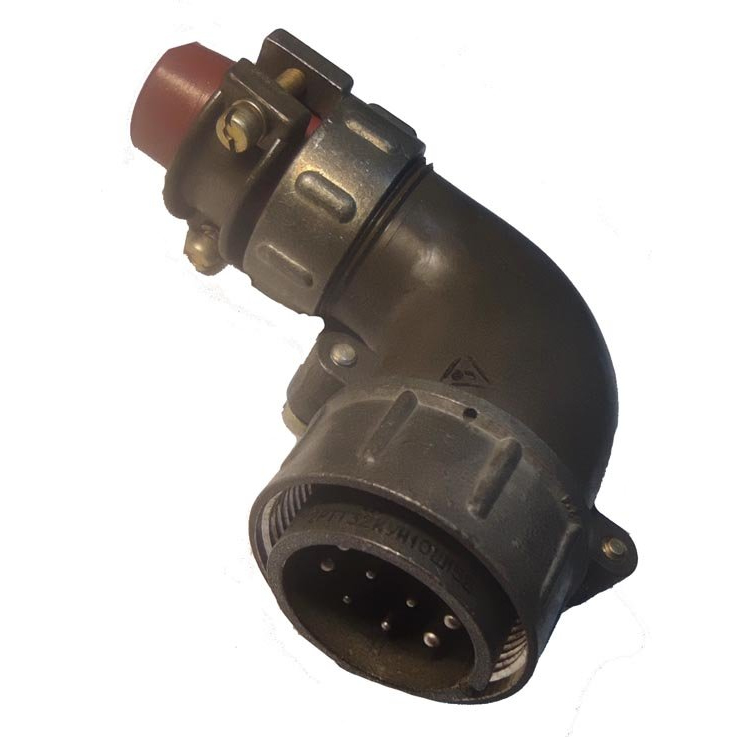

2РТТ32КУЭ10Г1В — это цилиндрический низкочастотный электрический соединитель серии 2РТТ, предназначенный для работы в радиоэлектронной и радиотехнической аппаратуре.

Назначение

Он используется как соединитель общего назначения в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700–850 В (амплитудное значение).

Соединители серии 2РТТ имеют резьбовое сочленение, покрытие контактов серебром и монтаж путём пайки.​

Расшифровка обозначения

• 2РТТ — тип соединителя (теплостойкий, пылебрызгозащищённый).

• 32 — условный размер корпуса.

• К — кабельный корпус.

• У — угловой патрубок.

• Э — исполнение (розетка, например).

• 10Г1В — 10 контактов общего назначения, 1 вставка, всеклиматическое исполнение (В).

Технические характеристики

Соединитель выдерживает вибрацию (1–1000 Гц, до 100 м/с²), удары, температуру от -60 до +100 °С (смена до +180 °С), пониженное давление до 1,3×10⁻⁴ Па.

Сопротивление изоляции не менее 1000–5000 МОм, наработка 1000 ч, 500 циклов сочленения-расчленения, срок сохраняемости 15 лет.
