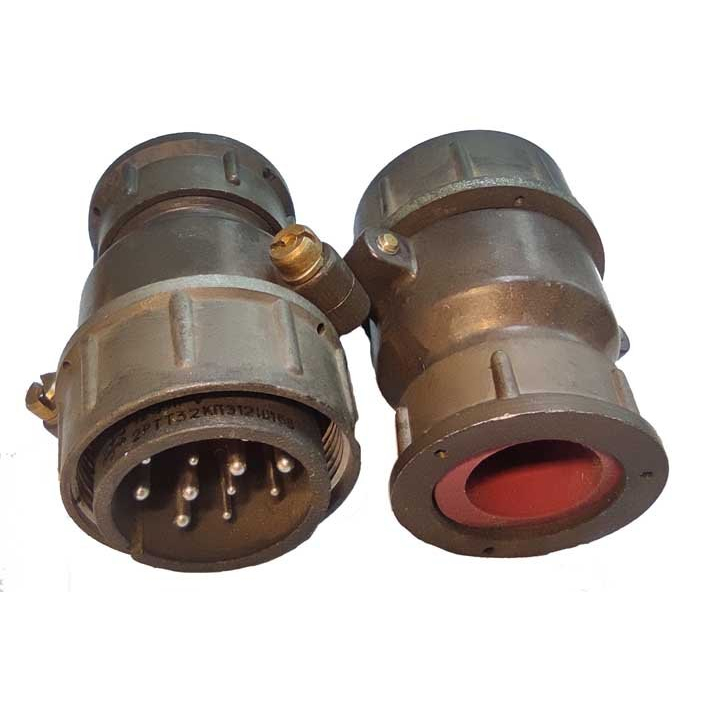

2РТТ32КУЭ12Ш12В — это цилиндрический низкочастотный электрический соединитель пылебрызгозащищённого типа из серии 2РТТ. Он предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Назначение

Используется в радиоэлектронной, радиотехнической аппаратуре и контрольно-измерительных приборах как универсальный разъём общего назначения. Состоит из вилки (Ш) и розетки, которые могут быть кабельными или блочными.

Конструкция

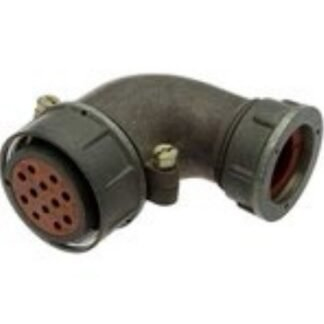

• Расшифровка обозначения : 2РТТ — тип; 32 — размер корпуса; К — кабельный; У — угловой патрубок; Э — гайка для экранированного кабеля; 12 — число контактов; Ш — вилка; 12 — комбинация контактов; В — всеклиматическое исполнение.

• Покрытие контактов — серебро, монтаж — пайкой.

• Резьбовое соединение, одношпоночная поляризация.

Характеристики

Соединители выдерживают вибрацию (1–1000 Гц, до 100 м/с²), удары (до 10000 м/с²), работают при температурах от -60 до +100 °С и сниженном давлении до 1,3×10⁻⁴ Па. Наработка — не менее 1000 ч, число соединений-расчленений — 500, срок хранения — 15 лет.
