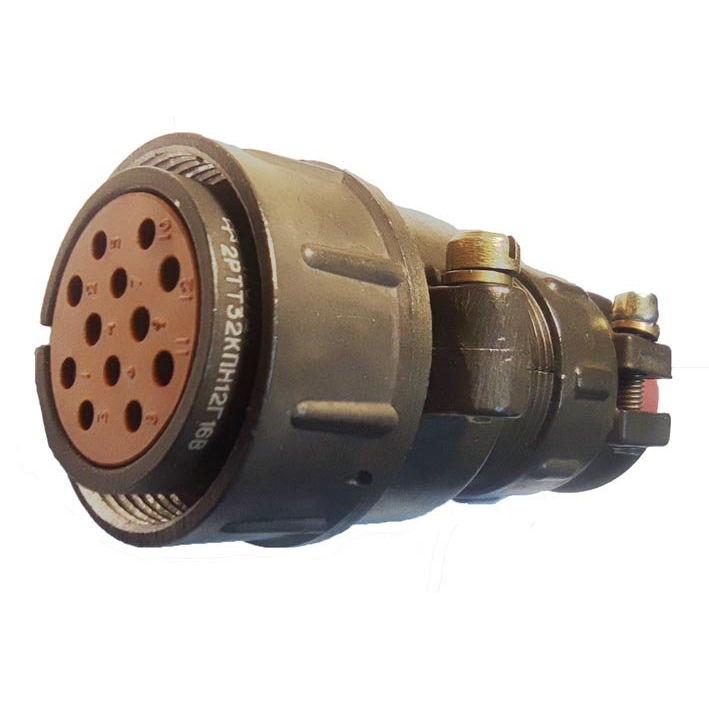

2РТТ32КУЭ12Г16В — это низкочастотный цилиндрический электрический соединитель серии 2РТТ с резьбовой фиксацией, предназначенный для надежного подключения в электрических цепях переменного и постоянного тока.

Основное назначение

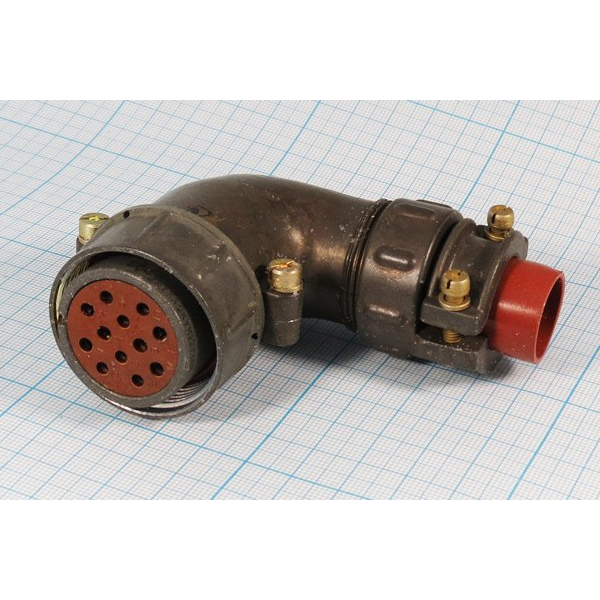

Он используется в радиоэлектронной и радиотехнической аппаратуре для работы при напряжении до 850 В (амплитудное значение) и частоте до 3 МГц. Это кабельная розетка с угловым патрубком для экранированного кабеля, всеклиматического исполнения (В), что обеспечивает устойчивость к экстремальным условиям.

Технические характеристики

Соединитель имеет корпус условного размера 32 с 12 контактами (комбинация 16, включая контакты диаметром 1,5 мм и 2,5 мм), монтаж — объемный пайкой, покрытие контактов — серебром. Рабочий ток на контакт достигает 20–35 А, сопротивление контактов — не более 1,0–2,5 мОм, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Диапазон температур — от -60 до +100 °C, выдерживает вибрацию до 30 g (1–5000 Гц), удары до 1000 g, влажность 98% при +40 °C и пониженное давление до 1,3·10⁻⁴ Па. Наработка — минимум 1000 часов, число сочленений-расчленений — 500, срок хранения — 15 лет.
